Malzeme: | alaşım çelik | Çelik sınıf: | STBA 12 STBA 13 STBA 20 STBA 22 STBA23 STBA 24 STBA 25 STBA 26 vb |
---|---|---|---|
Yöntem üretmek: | Elektrik dirençli kaynak ve sorunsuz imkanı | ısıl işlem: | Vb Tavlama, izotermal tavlama, tam tavlama |
Standart: | JIS G3462 | Uygulama: | Kazan ve ısı değiştirici için |
İlgili standart: | KS D 3572 ASTM A 161 A209 A213 A199 DIN 17175 BS 3059 | ||
Vurgulamak: | Alaşımlı çelik boru,alaşımlı çelik dikişsiz boru |

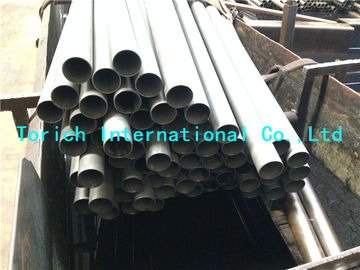

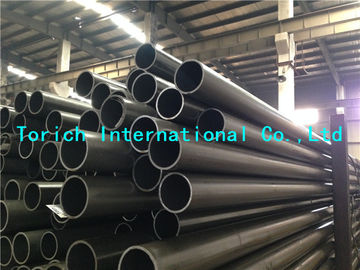

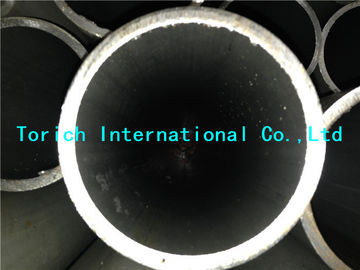

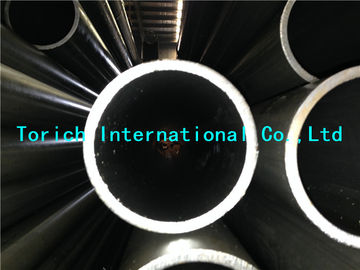

JIS G 3462 STBA 12 STBA 13 STBA 20 STBA 22 STBA23 STBA 24 STBA 25 STBA 26 Alaşım Çelik Kazan ve Eşanjör
JIS G 3462 Alaşımlı çelik kazan ve ısı eşanjörü
Standart : JIS G 3462
Duvar kalınlığı 0.5-50mm Çap 5-420mmLength İstek üzerine
Uygulama : Kazan ve eşanjör için
Üretmek yöntemi:
STBA 12, STBA13, STBA20,, STBA 22: elektrik dirençli kaynak
STBA 25 STBA 26: Sorunsuz
Isı tedavisi:
STBA 12, STBA13: Düşük sıcaklıkta tavlama,
izotermal tavlama, tam tavlama,
normalleştirme ardından temperleme yapılır.
STBA 20 STBA22: Düşük sıcaklıkta tavlama,
izotermal tavlama, tam tavlama,
normalleştirme ardından temperleme yapılır.
STBA 23 STBA 24 STBA 25 STBA 26: İzotermal tavlama,
tam tavlama ardından tavlama yapılır.
KİMYASAL YAPISI% max | |||||||
Çelik notu | C | Si | Mn | P | S | Cr | Mo |
STBA 12 | 0,10-0,20 | 0,10-0,50 | 0,30-0,80 | 0.035 | 0.035 | - | 0.45-0.65 |
STBA 13 | 0.15-0.25 | 0,10-0,50 | 0,30-0,80 | 0.035 | 0.035 | - | 0.45-0.65 |
STBA 20 | 0,10-0,20 | 0,10-0,50 | 0,30-0,60 | 0.035 | 0.035 | 0,50-0,80 | 0.45-0.65 |
STBA 22 | 0.15 | 0.5 | 0,30-0,60 | 0.035 | 0.035 | 0,80-1,25 | 0.45-0.65 |
STBA 23 | 0.15 | 0,50-1,00 | 0,30-0,60 | 0.035 | 0.030 | 1,00-1,50 | 0.45-0.65 |
STBA 24 | 0.15 | 0.5 | 0,30-0,60 | 0.035 | 0.030 | 1,90-2,60 | 0,87-1,13 |
STBA 25 | 0.15 | 0.5 | 0,30-0,60 | 0.035 | 0.030 | 4,00-6,00 | 0.45-0.65 |
STBA 26 | 0.15 | 0,25-1,00 | 0,30-0,60 | 0.035 | 0.030 | 8,00-10,00 | 0,9-1,10 |
MEKANİK ÖZELLİKLER min | |||||
Çelik notu | Çekme Dayanımı Mpa | Yeild noktası veya ispatı stres Mpa | Uzama% | ||
OD 20mm ve üzeri | OD 10 mm veya üzeri ve hariç. 20mm | 10mm'ye kadar OD | |||
STBA 12 | 380 | 205 | 30 | 25 | 22 |
STBA 13 | 410 | 205 | 30 | 25 | 22 |
STBA 20 | 410 | 205 | 30 | 25 | 22 |
STBA 22 | 410 | 205 | 30 | 25 | 22 |
STBA 23 | 410 | 205 | 30 | 25 | 22 |
STBA 24 | 410 | 205 | 30 | 25 | 22 |
STBA 25 | 410 | 205 | 30 | 25 | 22 |
STBA 26 | 410 | 205 | 30 | 25 | 22 |
Sertlik | |
Çelik notu | Rockwell sertliği HRB (Üç puanın ortalama değeri) |
STBA 12 | 80max |
STBA 13 | 81max |
STBA 20 | 85max |
STBA 22 | 85max |
STBA 23 | 85max |
STBA 24 | 85max |
STBA 25 | 85max |
STBA 26 | 89max |
