SAE J525 Otomotiv Çelik Borular, DOM Aşırı Mandrel Boru Tavlı Kalır

SAE J525 Otomotiv Çelik Borular, DOM Aşırı Mandrel Boru Tavlı Kalır

Marka Adı: TORICH
Model Numarası: SAE J525
Adedi: 5 ton
fiyat: pazarlık edilebilir
Ödeme Şartları: L / C, L / C,
Tedarik Yeteneği: Yılda 50000tons
Ayrıntılı Bilgiler
Menşe yeri:
Çin
Sertifika:
ISO 9001-2008 ISO 14001 EN 10204.3.1 GL PED
Malzeme:
Düşük karbon çelik
Boyut:
OD30-350mm * WT1-15mm
Uzunluğu:
Müşteri Siparişi göre veya Kısa adet Kesme
Uygulamalar:
Bükme ve Flaring, Auto Parts için
Üretim yöntemi:
Mandral üzerine çizilmiş (ODM)
Şekil:
Yuvarlak
Standart:
SAE J525
Teslimat Durumu:
Tavlanmış
Ambalaj bilgileri:
Tahta Sandık Ambalaj veya Karton Ambalajda Paslanma Yağı
Yetenek temini:
Yılda 50000tons
Vurgulamak:

düşük karbonlu çelik boru

,

Çelik Mekanik Boru

Ürün Tanımı

SAE J525 Otomobil Çelik Borular, DOM Otomobil Çelik Borular ve Borular

Hızlı ayrıntı:

SAE J525 Saldırılmış Soğuk Çekiş Düşük Karbonlu Çelik borular bükme ve yanma için ısıtılan

Boyut aralığı:O.D.:30-350mm W.T:1-15mm L: 12000mm veya Belirtilen uzunlukta Kısa Parçalara Kes

Uygulamalar:Bükme ve Flaring için, Otomobil Parçaları

Üretim:

Tüp, tüp biçiminde şekillendirilmiş düz yontulmuş çelikten yapılır ve kenarları elektrik direnci kaynakla birleştirilir ve kaynaştırılır.boru normalleştirilmiş ve soğuk çekim işlemine maruz bırakılmıştır, bu da çapraz kesimin en az % 15 azaltılmasına neden olmalıdır.%8'i, soğuk işleme bağlı olarak duvar kalınlığının azaltılmasından oluşur.Tüpler, SAJ525'in tüm gereksinimlerini karşılayacak bitmiş bir ürün üretmek için atmosferik olarak kontrol edilen bir yöntemle normalleştirilmelidir.

Boyutlar ve Toleranslar:

Tüpün dış çapı ve iç çapı için uygulanan toleranslar Tablo 1'de gösterilmiştir.

Tüp duvarının kalınlığına uygulanan toleranslar Tablo 2'de gösterilmiştir.

Boyut toleransları üç boru boyutundan sadece ikisine (OD, ID veya duvar) uygulanabilir.

Müşteri ve biz arasında başka bir anlaşma olmadıkça, boyut toleransları boru OD ve duvar boyutlarına uygulanır.

Tablo 1- Tüpün Dış Diametre Toleransı
İsimsel Tüpleme
Aşırı doz mm
Dayanıklılık
OD ± mm
Dayanıklılık
ID ± mm
9'a kadar.50 0.05 0.05
9,50'den 15,88'e kadar 0.06 0.06
15.88'den 50.80'e kadar 0.08 0.08
50.8'den 63.50'e kadar 0.10 0.10
63,50'den 76,20'ye kadar 0.13 0.13
76.20'den 100.00'e kadar 0.15 0.15
WT toleransı %10'dan fazla olmamalıdır.

Tablo 2- Tüp Duvarı Kalınlığı Toleransı
İsimsel
Duvar kalınlığı
İsimsel DoD
22 mm'den geçiyor.
± mm
İsimsel DoD
22-48 mm
± mm
İsimsel DoD
48-100 mm
± mm
0.89 0.05/0.05 0.05/0.05 0.05/0.05
1.00 0.05/0.05 0.05/0.08 0.05/0.08
1.25 0.05/0.05 0.05/0.08 0.05/0.08
1.50 0.05/0.05 0.05/0.08 0.05/0.08
1.65 0.05/0.05 0.05/0.08 0.05/0.08
2.00 0.05/0.05 0.05/0.08 0.05/0.08
2.11 0.05/0.05 0.05/0.08 0.05/0.08
2.410 0.05/0.05 0.05/0.08 0.08/0.08
2.500 0.05/0.08 0.05/0.10 0.08/0.08
2.770 0.05/0.08 0.05/0.10 0.08/0.08
3.000 0.05/0.08 0.05/0.10 0.08/0.08
3.050 0.05/0.08 0.05/0.10 0.08/0.08
3.40 - 0.05/0.10 0.08/0.08
3.75 - 0.05/0.10 0.08/0.08
4.00 - 0.08/0.10 0.08/0.10
4.19 - 0.08/0.10 0.08/0.10
4.57 - 0.10/0.10 0.08/0.13
5.00 - 0.10/0.13 0.10/0.13

Tablo 2- Kimyasal Gereksinimler
Eleman %
Karbon 0.06-0.18
Mangan 0.30'a 0.60
Fosfprüs 0.040 en fazla
Kükürt 0.050 en fazla

Tablo 3- Mekanik Özellikler
Özellikler Değer
Güçlendirme, dakika. 170 Mpa
Son Güç, dakika. 310 Mpa
50 mm'lik uzantı, min. % 35
Sertlik (Rockwell B),max 65.00

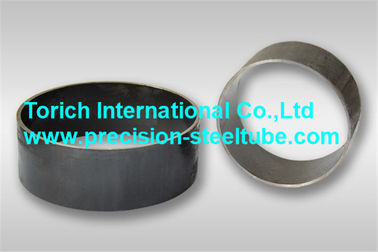

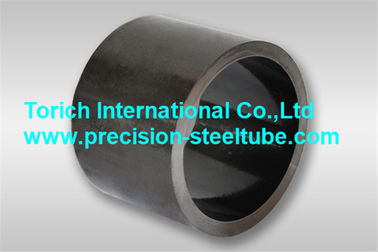

SAE J525 Otomotiv Çelik Borular, DOM Aşırı Mandrel Boru Tavlı Kalır 0 SAE J525 Otomotiv Çelik Borular, DOM Aşırı Mandrel Boru Tavlı Kalır 1

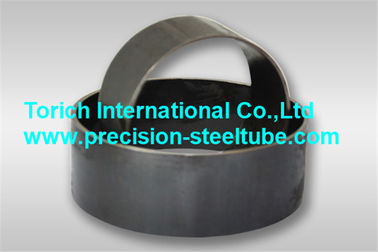

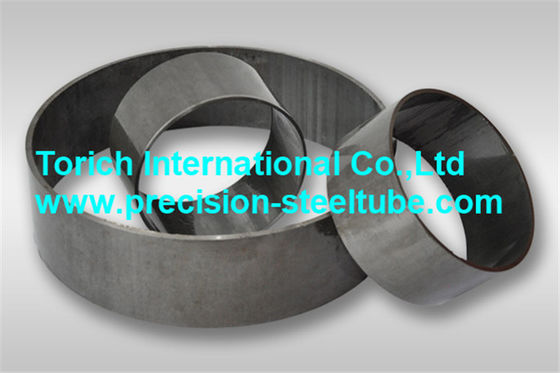

SAE J525 Otomotiv Çelik Borular, DOM Aşırı Mandrel Boru Tavlı Kalır 2 SAE J525 Otomotiv Çelik Borular, DOM Aşırı Mandrel Boru Tavlı Kalır 3
