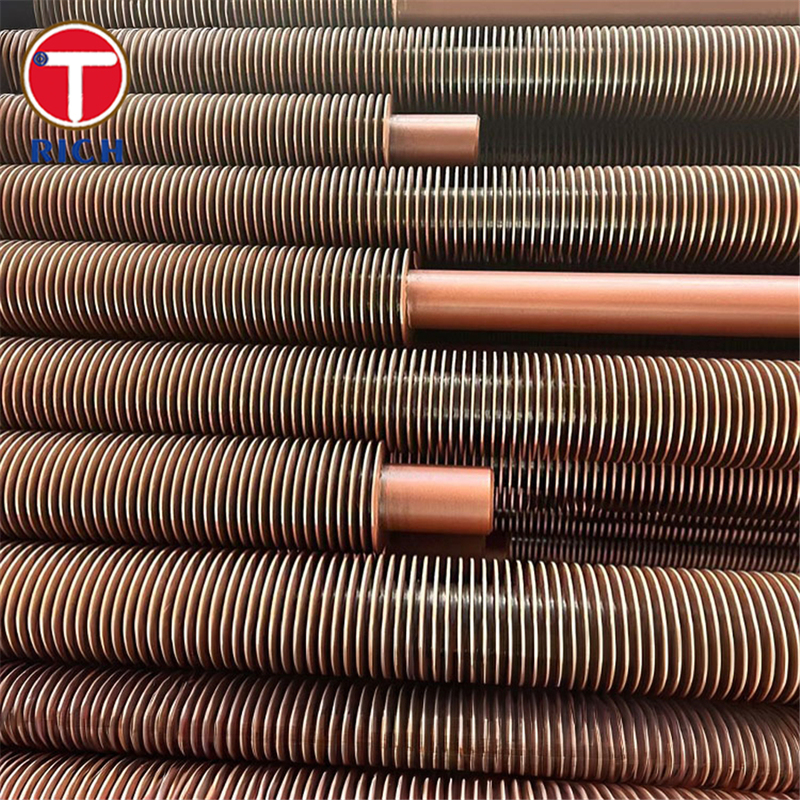

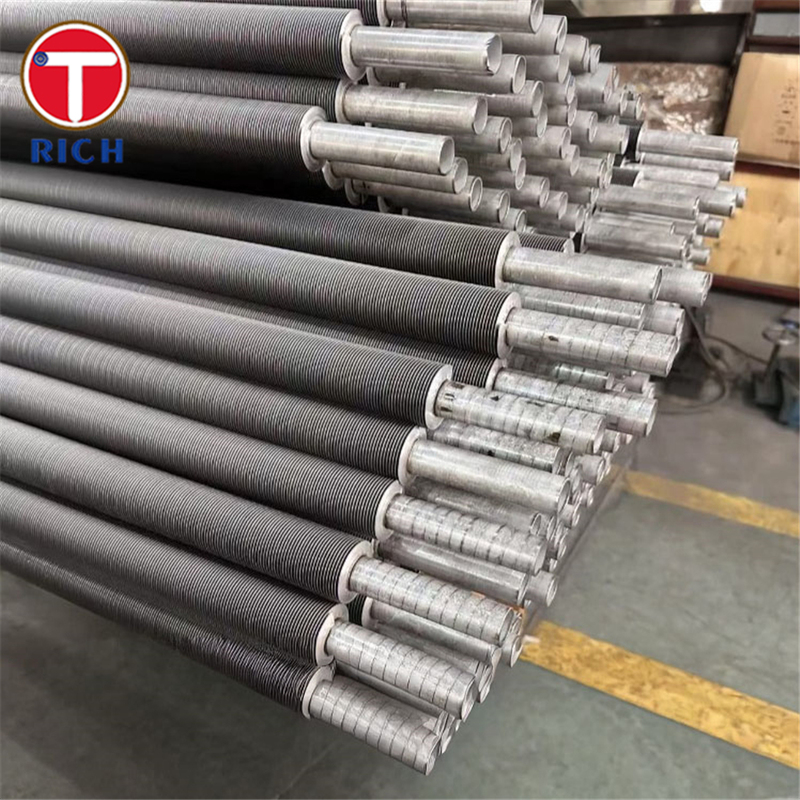

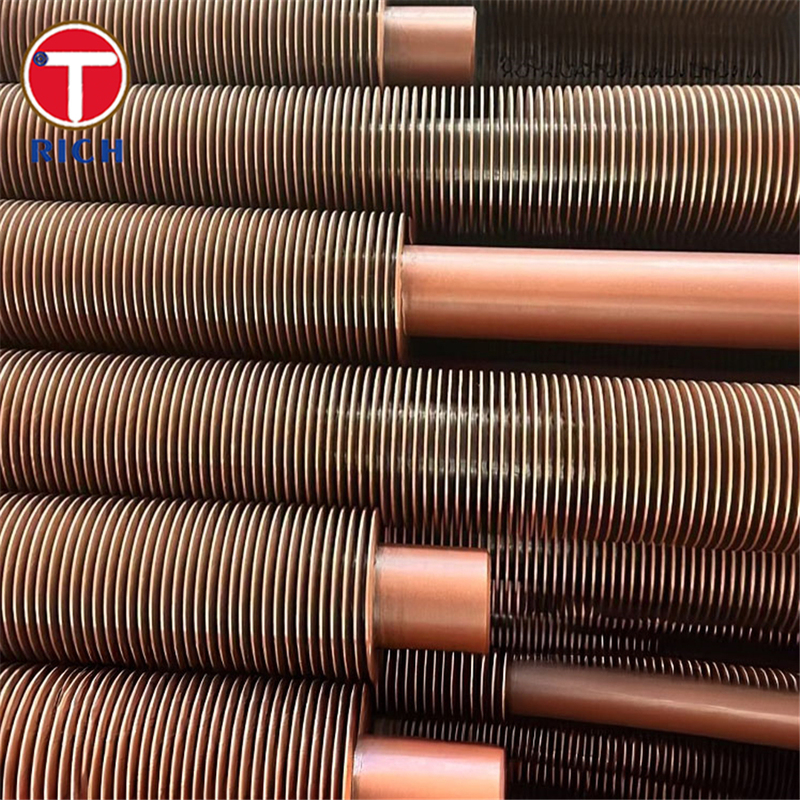

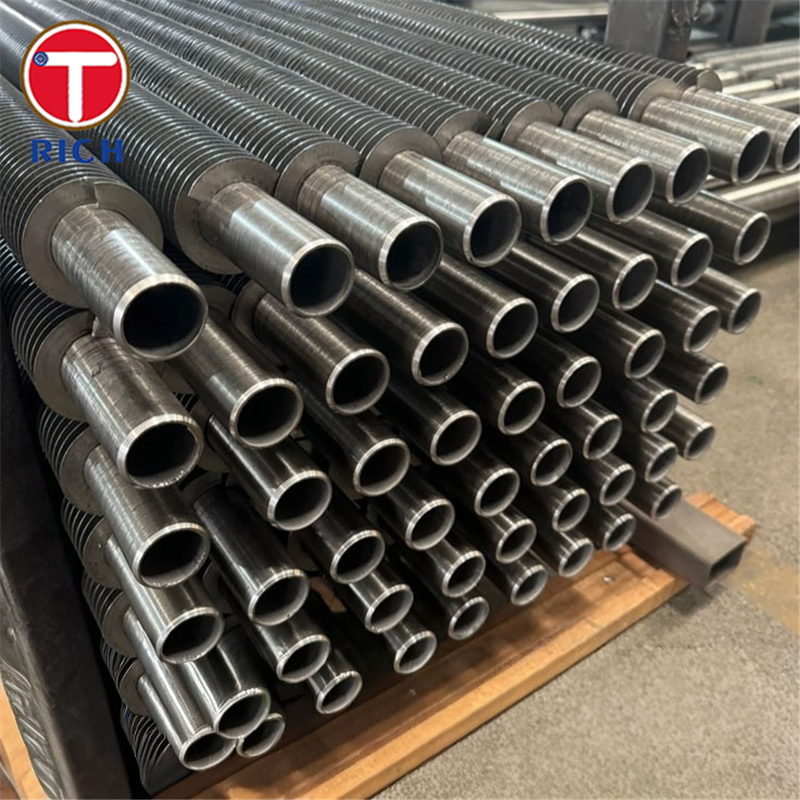

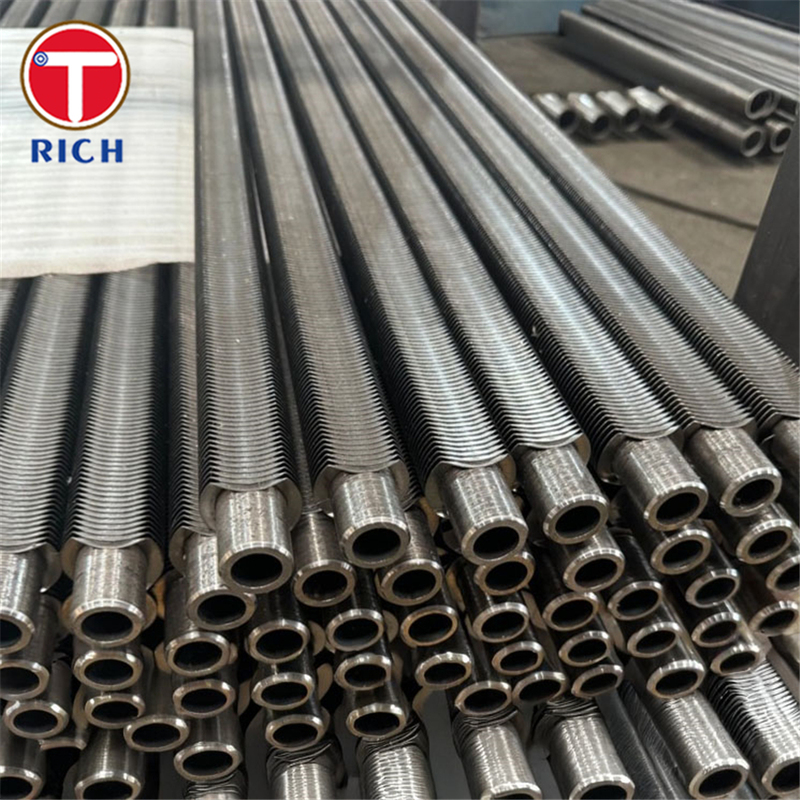

Endüstriyel kazanlar ve ısı değiştiriciler için lazerle kaynaklı kanatlı saç iğnesi tüpleri
Ürün Ayrıntıları
Lazerle kaynaklı kanatlı tüp
,Endüstriyel Kazan Toka Borusu
,Isı Eşanjörü Lazer Kaynaklı Boru
Kahverengi Fintube Hairpin Endüstriyel Kazan Isı Değiştiricileri için Fined Lazer kaynak boruları
Malzeme / Ürün Tanımı
Brown Fintube hairpin tubes are longitudinally finned tubes typically produced via resistance welding (or in more advanced designs via laser welding) where fins are welded onto a base tube to form a compact, yüksek verimli ısı transferi unsuru. hairpin geometri U bükme veya çift bacaklı yapılandırmalara atıfta bulunur.yüzgeçlerin kompakt karşı akışlı veya çok borulu ısı değiştiricilerinin (hairpin ısı değiştiricileri) bir parçası haline getirilmesi.
Bu kanatlı borular endüstriyel kazanlar, ekonomizerler, atık ısı geri kazanımı, gaz ısıtıcıları ve diğer yüksek sıcaklık / yüksek basınçlı ısı değişimi uygulamaları için tasarlanmıştır.
Özellikler
| Parametreler | Tipik Değer / Aralık |
|---|---|
| Alt borunun dış çapı (O.D.) | 19 mm ila 76 mm (tipik) |
| Alt boru duvarının kalınlığı | 2.0 mm ila 6.0 mm (tipik) |
| Yüzgeç yüksekliği | 6.0 mm ile 32.0 mm arasında |
| Yüzgeç kalınlığı | 0.8 mm ila 1.2 mm |
| Satır başına yüzgeç sayısı | 4, 8, 16, 24, 32, 40, 48 (dörtün katı) |
| Maksimum uzunluk | Normalde ≤ 15 m |
| Fin pitch / spacing | Projeye özgü, tipik olarak yüzgeçler arasında birkaç mm mesafe vardır |
| Malzeme kombinasyonları | Karbon çelik, paslanmaz çelik (304, 316, vb.), alaşımlı çelik |
Kimyasal Kompozisyon
Aşağıda, kazan veya ısı değiştiricilerinde yaygın olarak kullanılan beş benzer kanatlı boru taban malzemesinin / sınıfının kimyasal bileşimlerini karşılaştıran bir örnek tablo bulunmaktadır.Yüzgeç malzemesi genellikle aynı türden veya uyumlu alaşımdır.
| Sınıf | C (max) | Evet. | M | Kr | Ni |
|---|---|---|---|---|---|
| ASTM A213 TP304 | 0.08 | 1.00 | 2.00 | 18.0 ¢20.0 | 8.0 ¢10.5 |
| ASTM A213 TP316 | 0.08 | 1.00 | 2.00 | 16.0 ¢18.0 | 10.0 ¢14.0 |
| ASTM A213 T11 | 0.15 | 0.50 | 1.00 | 1.0 | - Evet. |
| ASTM A213 T22 | 0.15 | 0.50 | 1.00 | 2.0 | - Evet. |
| ASTM A335 P11 | 0.15 | 0.50 | 1.00 | 1.0 | - Evet. |
Bu temel çelik sınıfları örneklemedir. Fined tüp benzer veya eşleşen bir kanat alaşımı kullanabilir.
Mekanik Özellikler
İşte aynı veya benzer taban boru malzemelerinin / sınıflarının tipik mekanik özelliklerinin (okyanus sıcaklığında) karşılaştırmalı bir tablosu.
| Sınıf | Verim gücü (MPa) | Çekim gücü (MPa) | Uzunluk (%) | Sertlik (HV veya benzer) |
|---|---|---|---|---|
| TP304 | ~215 | 515£720 | % ≥ 40 | ~200 ¢ 220 HV |
| TP316 | ~215 | 515 ₹695 | % ≥ 40 | ~200 ¢ 220 HV |
| T11 | ~205 | 415 ₹585 | % ≥ 20 | ~140 ¥180 HV |
| T22 | ~205 | 415 ₹585 | % ≥ 20 | ~140 ¥180 HV |
| P11 | ~205 | 415 ₹585 | % ≥ 20 | ~140 ¥180 HV |
Bu değerler göstergeseldir ve ısı işlemine, duvar kalınlığına ve üretim toleranslarına bağlıdır.
Temel Özellikler
-
Yüksek termal verimlilik: Yüzgeçler dış (veya iç) yüzey alanını artırır, ısı aktarımını hızlandırır ve gerekli tüp uzunluğunu veya kabuğu boyutunu azaltır.
-
Lazer kaynak bağı: Lazer kaynakla üretilen kanatlı borularda, tam nüfuz, sürekli kaynak ve minimum ısı etkilenen bölge kanatlı boruya yapışmayı iyileştirir.Termal direnci azaltmak ve korozyon direncini artırmak.
-
Kompakt ′′ saç iğnesi ′′ geometri: U bükme veya çift bacak düzenlemesi kompakt karşı akış tasarımlarını mümkün kılar, genişleme eklemlerine olan ihtiyacı azaltır ve ayak izini tasarruf eder.
-
Yüksek basınç / yüksek sıcaklık kapasitesi: Güçlü kaynak ve malzeme seçimi, zorlu kazan veya süreç koşullarında çalışmayı sağlar.
-
Temizlik kolaylığı: Saç iğnesi konfigürasyonu, uzun düz paketlere göre daha kolay erişim, inceleme ve temizleme sağlar.
Yönetim Standartları
Bölgeye ve uygulamaya bağlı olarak aşağıdaki standartlar uygulanabilir:
-
ASTM / ASME: örneğin, ASTM A213, ASME Boiler & Pressure Vessel Code (B & PV) dikişsiz ferritik ve austenitik borular için
-
EN: Çelik ve ısı değiştiricileri için Avrupa standartları
-
GOST / Rusça: Rusya / MDB pazarlarında eşdeğer özellikler
-
JIS: Japon Endüstriyel Standartları
-
GB: Çin ulusal standartları (örneğin çelikler, borular için GB)
Fined tüp üreticisi, geçerli standardın (malzeme, boyut toleransları, basınç testi, yıkıcı olmayan deneme) uygunluğunu sağlamalıdır.
Uygulama Alanları
Geniş Uygulama Alanları
-
Elektrik üretimi (katiller, ekonomizörler, atık ısı geri kazanımı)
-
Petrokimya ve kimyasal işleme
-
Petrol ve gaz
-
HVAC / endüstriyel ısıtma / buhar sistemleri
-
Gıda / farmasötik işlem ısıtması
-
Isı geri kazanma / yenilenme sistemleri
Özel Uygulamalar
-
Kazan ekonomizörü: Kahverengi fintube saç iğnesi tüpleri, verimliliği arttırmak için yığılmadan önce duman gazlarından kalıntı ısıyı geri kazanmak için kullanılır.
-
Atık ısı kazanı / ısı geri kazanımı: Sıcak gazların veya akışların soğutılması veya ısı geri kazanılması gereken endüstriyel tesislerde.
-
Gaz ısıtıcı / süper ısıtıcı: Gaz-gaz veya gaz-sıvı ısı değiştiricilerinin bir parçası olarak.
-
Kimyasal tesislerdeki işlem ısıtıcıları: Bir sıvının, kompakt bir ayak izi içinde verimli bir şekilde ısıtılması veya soğutulması gerektiğinde.
-
Hava ön ısıtıcıları / duman gazı ısı geri kazanımı: Fined tüpler, duman gazı ile gelen hava veya işlem akışları arasındaki ısı değişimini artırmaya yardımcı olur.
S: Ticaret şirketi misiniz yoksa üretici misiniz?
A: Üretici, aynı zamanda ticaret yapabilir.
S: Teslimat süreniz ne kadar?
A: Genel olarak, mallar stokta ise 10-15 gün veya mallar stokta değilse 30-40 gün,
Bu miktarına göre.
S: Örnekleri sağlıyor musunuz? Ücretsiz mi ekstra mı?
A: Evet, örneği ücretsiz olarak sunabiliriz, ancak nakliye masrafını ödemek gerekir.
Ödeme şartlarınız nedir?
A: Ödeme <=2000USD, %100 önceden. Ödeme>=2000USD, %30 T/T önceden, nakliye öncesi bakiye.
Başka bir sorunuz varsa, lütfen benimle iletişime geçmekten çekinmeyin.
-
