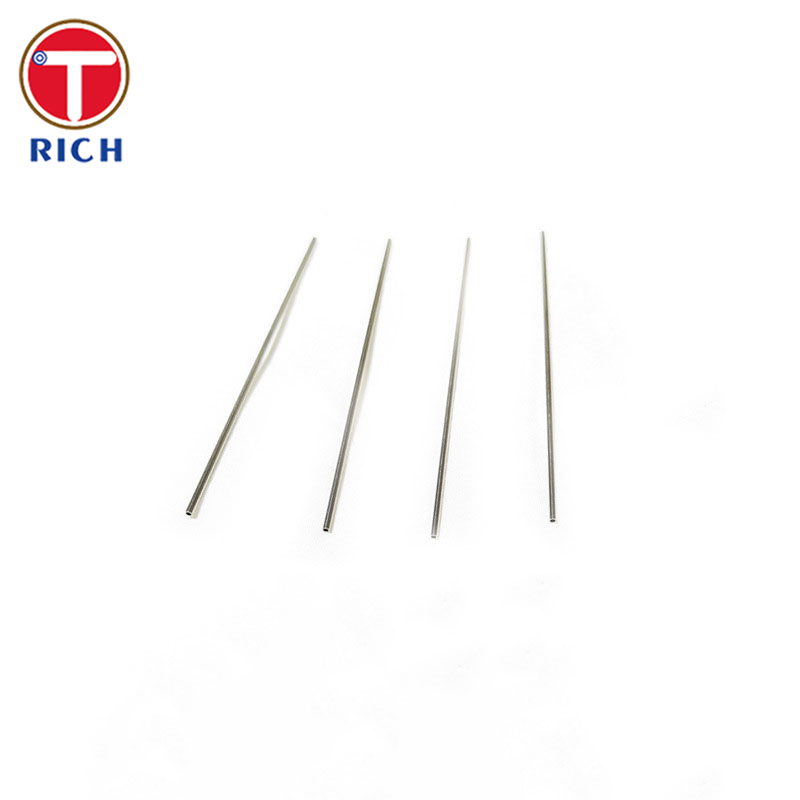

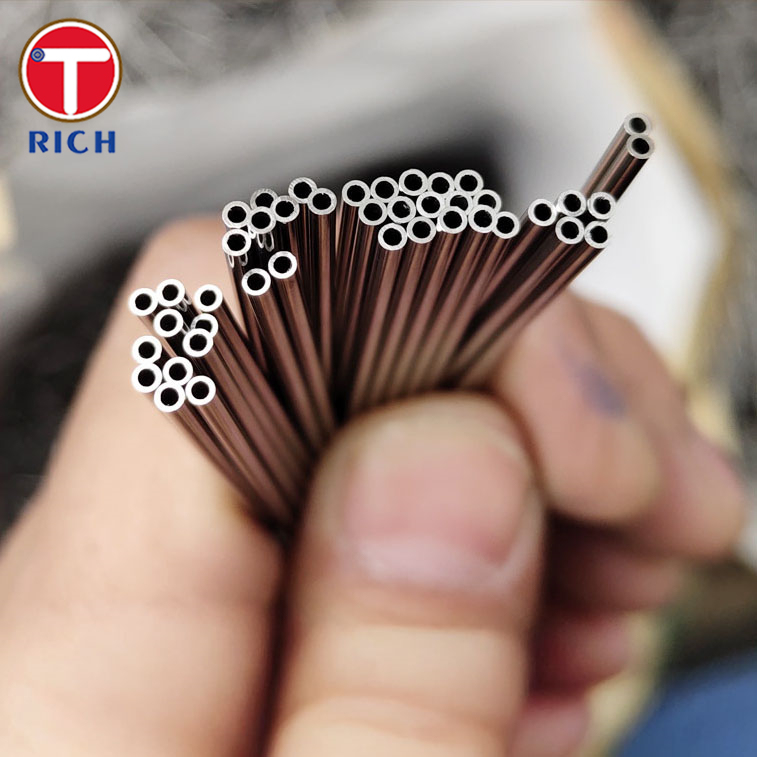

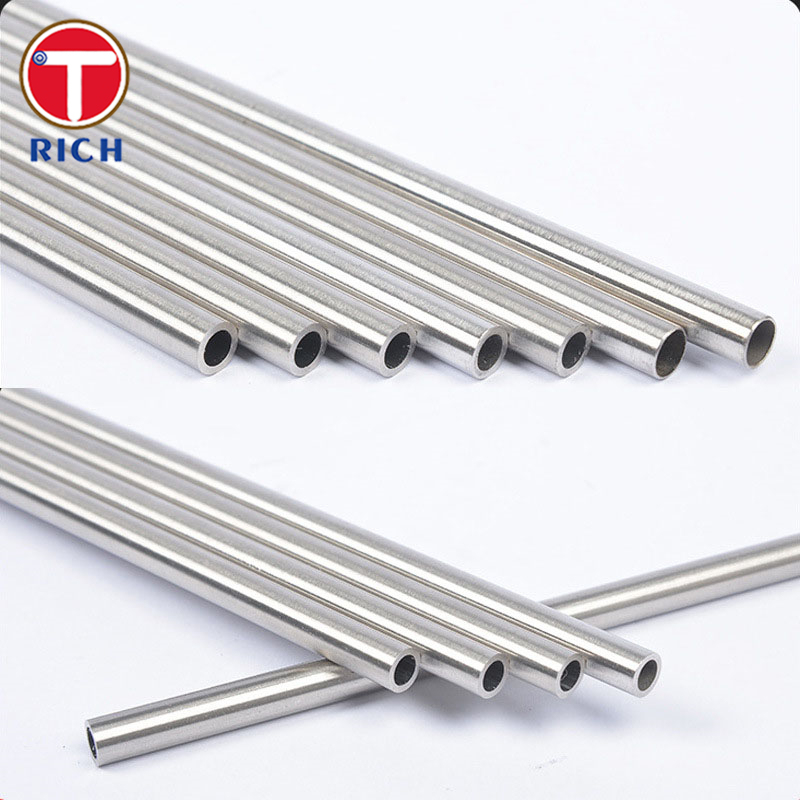

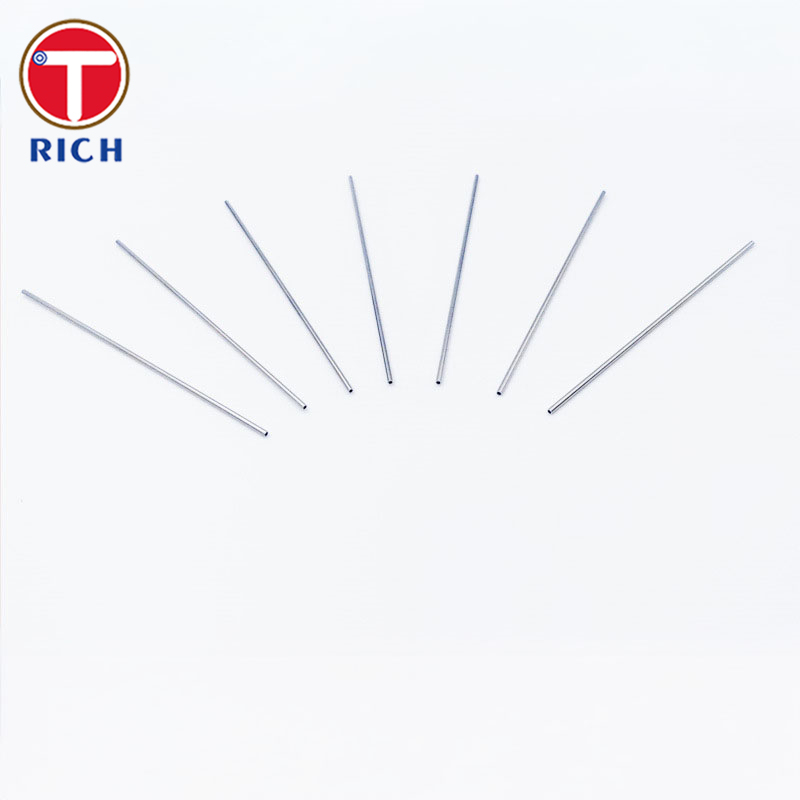

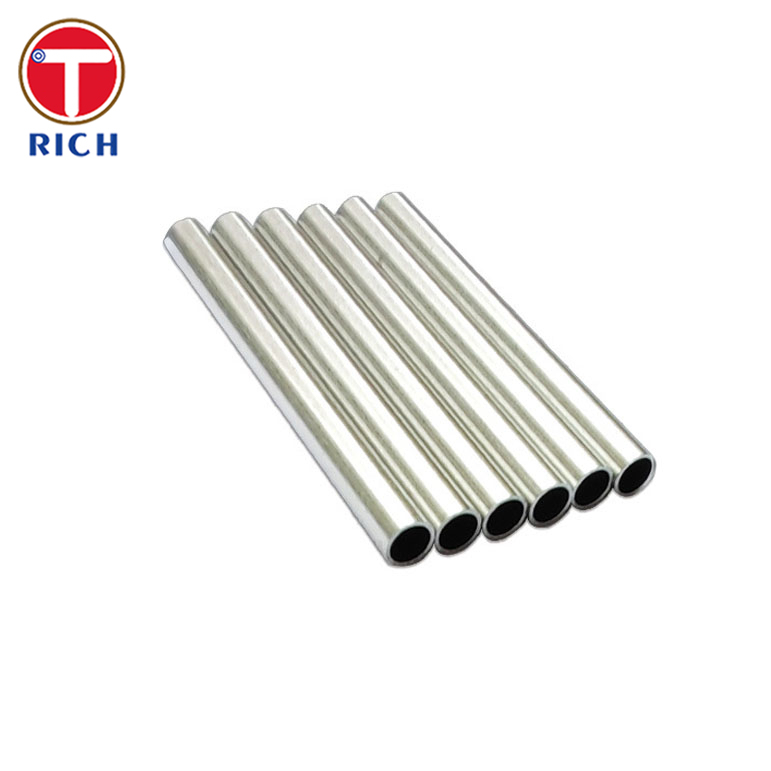

Paslanmaz Çelik Kapiller Tüpü ️ Küçük çaplı tıbbi sınıflı paslanmaz çelik boru
Malzeme
Bu ürün birpaslanmaz çelik kapiller tüpü(mikro veya küçük çaplı paslanmaz çelik borusu olarak da adlandırılır), tıbbi ve hassas sıvı sistemleri için tasarlanmıştır.Çok küçük iç çaplı (ID) ve sıkı boyut toleransları olan boş silindirli bir boru sağlar, kontrollü koşullarda küçük miktarda sıvı veya gaz taşımak için uygundur.Tüpler genellikle korozyona dayanıklı paslanmaz çelik alaşımlarından (genellikle austenit sınıfları) yapılır ve işlenir (soğuk çekim), kızartma, cilalama) mükemmel yüzey finişi, boyut hassasiyeti ve biyolojik uyumluluğu sağlamak için.
Spesifikasyon
Tipik özellik aralıkları (üreticiye göre değişebilir):
| Parametreler |
Tipik Aralık / Değer |
| Dış çapı (OD) |
0.30 mm'den 12.70 mm'ye kadar |
| İç çapı (ID) |
~0,10 mm ila ~8,00 mm |
| Duvar kalınlığı |
00,05 mm ~ 1,50 mm |
| Uzunluk |
~30 m'ye kadar sürekli (veya uzunlukta kesilmiş) |
| Boyut Toleransı |
±0,02 mm ila ±0,05 mm (dış), ±0,02 mm ila ±0,04 mm (iç) |
| Yüzey Tedavisi |
Parlak olarak kızartılmış, elektropolit, pasifleştirilmiş |
| Tüp Türü |
Dikişsiz veya kaynaklı ve soğuktan çekilmiş |
Bu aralıklar tipik üretim yeteneklerini temsil eder; müşteriler daha sıkı toleransları veya alternatif aralıkları belirleyebilir.
Kimyasal Kompozisyon
Aşağıda, standart referanslara ve üreticinin verilerine göre tipik kimyasal bileşimi (kilo %) gösteren, kapilyer borular için yaygın olarak kullanılan beş paslanmaz çelik sınıfının karşılaştırma tablosu verilmiştir:
| Sınıf |
C (max) |
Mn (max) |
Si (max) |
Cr (wt %) |
Ni (wt %) |
Mo (Wt %) |
| 304 / 304L |
0.08 (304), 0.03 (304L) |
2.00 |
0.75 |
18.0 ¢ 20.0 |
8.0 ️ 11.0 |
- Evet. |
| 316 / 316L |
0.08 (316), 0.035 (316L) |
2.00 |
0.75 |
16.0 ¢ 18.0 |
10.0 ¢ 14.0 |
2.0 ¢ 3.0 |
| 321 |
0.08 |
2.00 |
0.75 |
17.0 ¢ 19.0 |
9.0 ¢ 12.0 |
- Evet. |
| 347 |
- Hayır.08 |
2.00 |
0.75 |
~ 17.0 ¢ 19.0 |
- 9'u 12'ye.0 |
- Evet. |
| 17-4 PH (yağışla sertleştirilmiş) |
0.07 |
- Bir.00 |
1.00 |
15.5 ¢ 17.5 |
3.0 ¢ 5.0 |
- Evet. |
Mekanik Özellikler
| Sınıf |
Çekim gücü (MPa) |
0%2 Güç (MPa) |
Uzunluk (%) |
Sertlik (HRB veya eşdeğer) |
| 304 / 304L |
≥ 515 MPa |
≥ 205 MPa |
≥ 40% |
≤ 92 HRB |
| 316 / 316L |
≥ 515 MPa |
≥ 205 MPa |
≥ 40% |
≤ 95 HRB |
| 321 |
~515 MPa |
~205 MPa |
~40% |
~ 95 HRB |
| 347 |
Birçok durumda 321'e benzer. |
- Evet. |
- Evet. |
- Evet. |
| 17-4 PH (yaşlanmış) |
~ 930 ‰ 1100 MPa (yaşlandıktan sonra) |
~850 ‰ 1.000 MPa |
~8 ∼15% (yaşa bağlı olarak) |
~30 ∼39 HRC (dönüştürülmüş) |
Bu mekanik özellikler büyük ölçüde ısı işlemine, soğuk işlemine ve ısıtmaya bağlıdır.Üretim süreci, dayanıklılık/düktillik dengesini uyarlamak için soğuk çekim ve ısıtıcı içerebilir..
Temel Özellikler
-
Harika.korozyon direnciÖzellikle vücut sıvıları, tuzlu sular ve dezenfektanlara karşı özellikle 316L veya düşük karbonlu sınıflar kullanıldığında.
-
Yüksek saflık, temizlik ve tıbbi cihaz hijyen ve biyo uyumluluk standartlarını karşılamak için pasifleştirme.
-
Akış bozukluğu, basınç düşüşü veya kirlenme risklerini en aza indirmek için çok ince boyut toleransları ve pürüzsüz iç yüzeyler.
-
Gerekirse, bütünlüğünü korurken sıkı bükülebilirlik ve sarmalama yeteneği.
-
Küçük duvar kalınlıklarında bile iyi mekanik dayanıklılık.
-
Kusur tespiti için yıkıcı olmayan testlerle (ultrasonik, serap akımı) uyumluluk.
-
Geometri ve derece bağlı olarak orta basınç farklılıklarını idare etme yeteneği.
Uygulanabilir Standartlar
Coğrafi ve tıbbi düzenlemelere bağlı olarak, aşağıdaki standartlar paslanmaz çelik kılcal borulara (özellikle tıbbi veya hassas uygulamalara) uygulanabilir:
| Standart Tip |
Örnekler / İlgililik |
| ASTM / ASME |
ASTM A269 (dikişsiz ve kaynaklı austenitik paslanmaz çelik boru); ASTM A632 (küçük çaplı, hassas paslanmaz boru); ASTM A213; ASTM A312; ASTM E213, E209 yıkıcı olmayan test için |
| EN / ISO |
EN 10216-5 ( paslanmaz çelik borular); ISO 1127 (borular ‡ boyutlar ve toleranslar) |
| Tıbbi / İmplant |
ASTM F138 / F139 (316LVM için, vakum erimiş tıbbi sınıf paslanmaz çelik) |
| Ulusal (örneğin, Çin) |
GB / GB-T standartları gibi GB / T 13296 (dikişsiz paslanmaz çelik borular); GB / T 14976 (sıvı taşıyıcı kılcal) |
| JIS (Japonya) |
JIS G 3448 (doğruluklı paslanmaz çelik kılcal borular) |
| GOST (Rusya / DST) |
Bölgeye bağlı olarak yerel paslanmaz boru standartları uygulanabilir |
Tıbbi cihazlar için sertifika verirken, biyolojik uyumluluğu, süzülebilirlik, sterilizasyon uyumluluğunu ve düzenleme uyumluluğunu (örneğin ISO 10993, USP sınıf VI, vb.) de göz önünde bulundurun.
Uygulama Alanları ve Kullanım Vakaları
Genel Uygulama Alanları
Bu tür küçük çaplı paslanmaz çelik kıl tüpleri tıbbi, laboratuvar, analitik, mikrofluidik, enstrümantasyon,ve sıvı veya gaz taşımasının minimum hacimde gerekli olduğu yüksek hassasiyetli ekipmanlar.
Tıbbi ve ilgili alanlarda özel kullanım durumları
-
Kateterler / Rehber Kablolar: ilaç dağıtım, sensör veya rehberlik sistemleri için iç veya yapısal boru segmentleri olarak.
-
Şırınga / Infüzyon Sistemleri: doğru dozlama için mikro borular, bağlantı valfleri veya filtreler.
-
İğneler / Mikro iğne kümeleri: iğne çukurlarında veya iç sıvı yollarında kullanılır.
-
Tıbbi aletler: teşhis cihazlarının, analizatörlerin, kan analizatörlerinin içindeki sıvı veya gaz kanalları.
-
Dökülebilir cihazlar: bazı durumlarda (uygun dereceler ve tedavi ile), yerleştirilebilir sensörlerin veya kateterlerin bir parçası olarak.
-
Analiz / laboratuvar aletleri: yüksek basınçlı pompaların, kromatografi sistemlerinin, kütle spektrometrelerinin, mikrofluidik modüllerin bağlantısı.
-
Sensörler / sondlar: tıbbi bir ortamda basınç, sıcaklık veya kimyasal sensörler için koruyucu kabuklar veya borular olarak.
