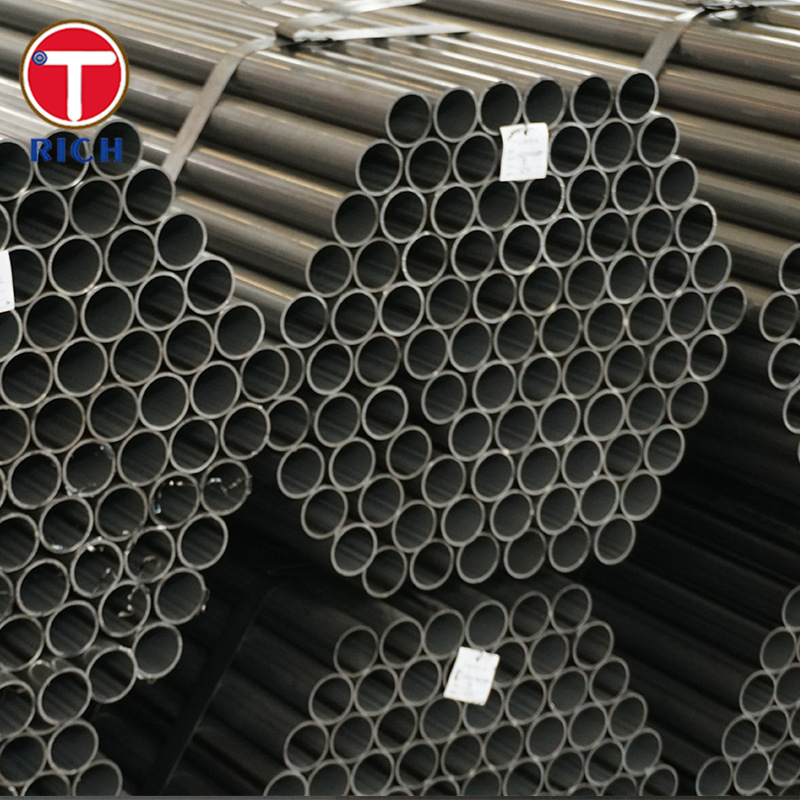

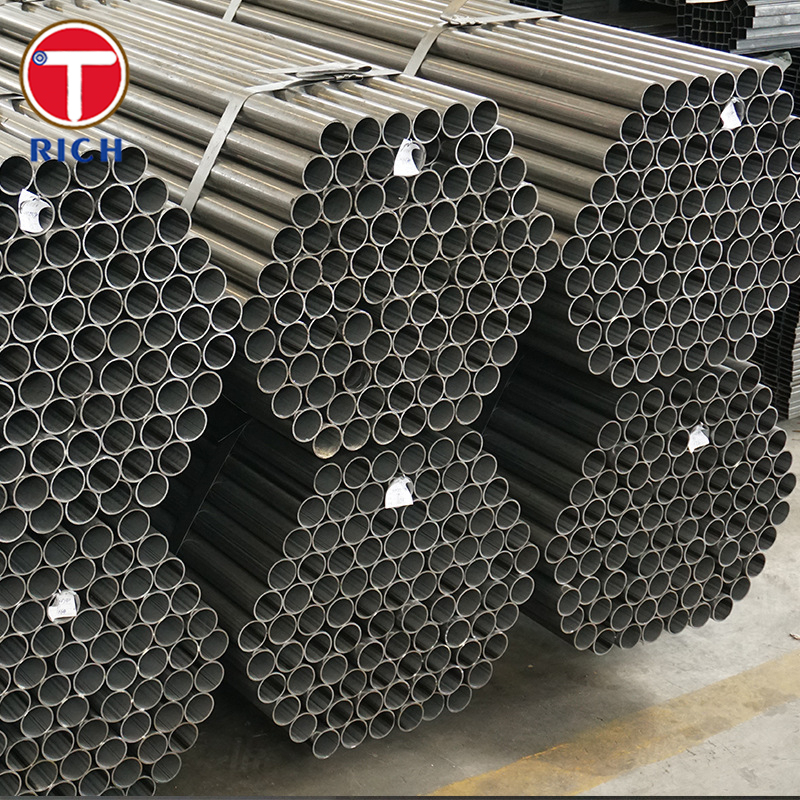

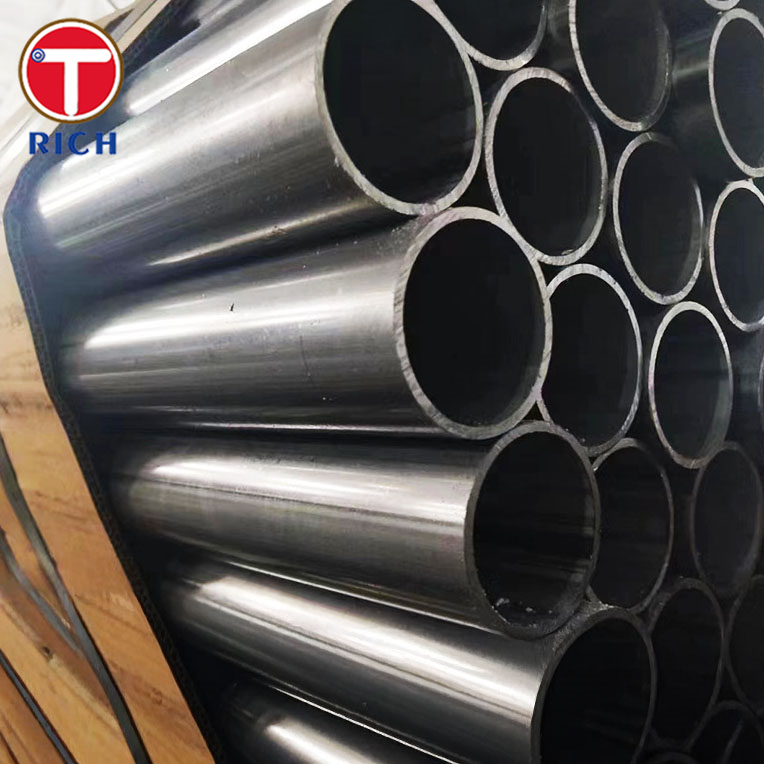

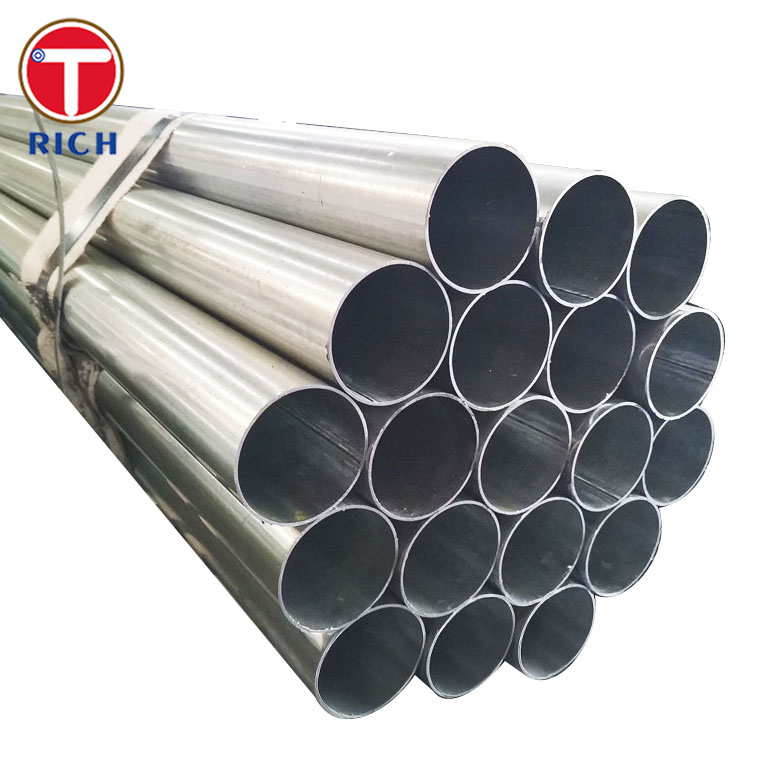

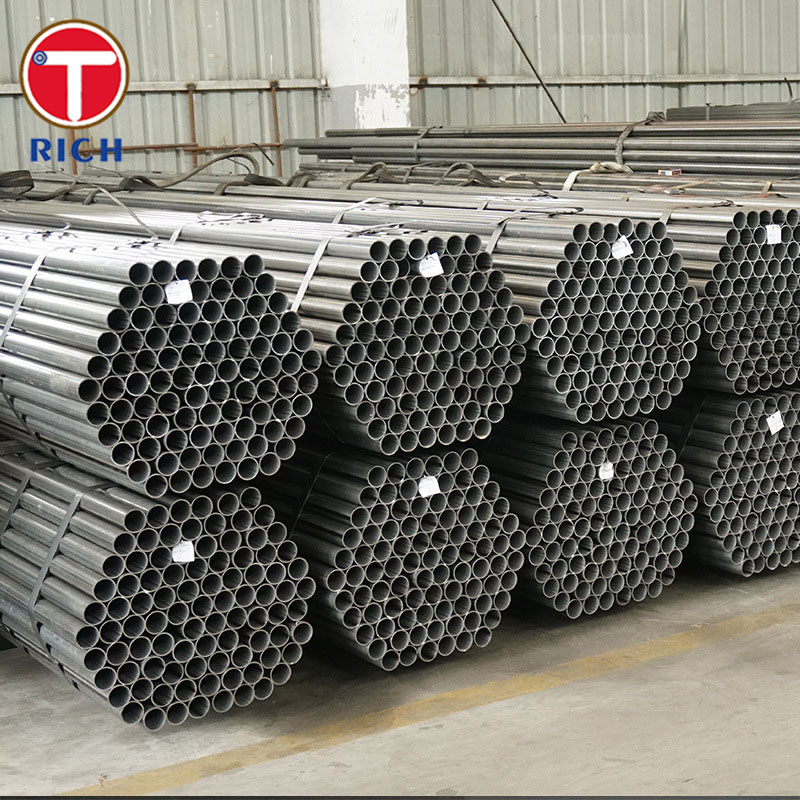

EN 10305-3 28Mn6 Kaynaklı Soğuk Şekillendirilmiş Karbon Çelik Boru, Hassas Uygulamalar için 30 - 426 mm Dış Çap
Ürün Ayrıntıları
Soğuk Şekillendirilmiş Karbon Çelik Boru
,Dar Toleranslı Hassas Çelik Boru
,İyi Mekanik Dayanımlı Kaynaklı Soğuk Şekillendirilmiş Boru
EN 10305-3 / 28Mn6 Hassasiyet Uygulamaları için Kaynaklı Soğuk Şekillendirilmiş Karbon Çelik Boru
Malzemeye Genel Bakış
EN 10305-3 (Kaynaklı Soğuk Şekillendirilmiş Borular), hassasiyet uygulamalarında kullanılan kaynaklı soğuk şekillendirilmiş çelik borular için teknik teslimat koşullarını tanımlar.
“28Mn6” (çelik numarası 1.1170), mekanik ve otomotiv uygulamalarında yaygın olarak kullanılan, ısıl işlem uygulanabilir, manganez içeren bir karbon çeliği kalitesidir.
EN 10305-3 kapsamında kaynaklı soğuk şekillendirilmiş borularda kullanıldığında, 28Mn6, mukavemet, şekillendirilebilirlik ve kaynaklanabilirlik dengesi sağlayarak yapısal ve hassas kullanımlar için uygun hale gelir.
Özellikler
Aşağıda temsili (“tipik”) bir özellik özeti bulunmaktadır (tam bir standart metni değildir):
-
Ürün Tipi: Kaynaklı soğuk şekillendirilmiş (yani kaynaklanmış ve daha sonra hassas tolerans için soğuk redüksiyon uygulanmış) çelik borular (dairesel, kare, dikdörtgen kesitler)
-
Maksimum Dış Çap (dairesel): kadar 193.7 mm standart kapsamına göre
-
Tolerans & Yüzey Pürüzlülüğü: sıkı boyutsal toleranslar ve izin verilen maksimum yüzey pürüzlülüğü (özet kaynaklarında serbestçe verilmez)
-
Isıl İşlem / Teslimat Koşulları: kaynaklı, soğuk şekillendirilmiş, isteğe bağlı olarak normalleştirme, tavlama veya gereksinimlere ve kaliteye bağlı olarak su verme ve temperleme
-
Tipik Duvar Kalınlığı / Uzunluklar: yaygın aralıklar (örneğin, ~0.5 mm'den başlayan duvar kalınlığı, üretici başına tipik standart uzunluklar)
Kimyasal Bileşim (Tipik / Standart Sınırlar)
| Çelik Kalitesi | C (ağırlık %) | Si (maks.) | Mn (aralık) | P (maks.) | S (maks.) |
|---|---|---|---|---|---|
| 28Mn6 (1.1170) | 0.25 – 0.32 | ≤ 0.40 | 1.30 – 1.65 | ≤ 0.035 | ≤ 0.035 |
| C35E (EN) | ~0.32 | ~0.40 | ~0.80–1.20 | ~0.025 | ~0.025 |
| E235 (EN 10305 serisi) | ~0.17 (maks.) | ~0.35 | ~1.20 (maks.) | ~0.025 | ~0.025 |
| E355 (EN 10305 serisi) | ~0.22 (maks.) | ~0.55 | ~1.60 | ~0.025 | ~0.025 |
| E420 (EN 10305 serisi) | ~0.16 (maks.) | ~0.50 | ~1.70 | ~0.025 | ~0.025 |
Mekanik Özellikler
| Kalite / Durum | Akma Dayanımı (Rp0.2) (MPa) | Çekme Dayanımı (Rm) (MPa) | Uzama A5 (%) | Kesit Daralması Z (%) | Çentik Darbe (ISO-V) J |
|---|---|---|---|---|---|
| 28Mn6 (Normalleştirilmiş) | 345 (≤16 mm) | ≥ 630 | ≥ 17 % | — | — |
| 28Mn6 (Su verilmiş & Temperlenmiş) | ~590 | 800–950 | ≥ 13 | ~40 | min 35 J |
| C35E (tipik yapısal çelik) | ~215–300 (duruma göre değişir) | ~400–600 | ~15–20 | — | — |
| E235 (EN 10305'te teslim edildiği gibi) | ~315 | ~390 | ~25 | — | — |
| E355 (EN 10305) | ~355 | ~490–630 | ~22 | — | — |
| E420 (EN 10305) | ~420 | ~540–630 | ~22 | — | — |
Ana Özellikler
-
Hassas boyutsal kontrol: kaynak işleminden sonra, boru EN 10305-3'e göre dış çap, duvar kalınlığı, doğrusallık ve yuvarlaklık açısından sıkı toleranslara soğuk şekillendirilir (redükte edilir).
-
İyi mekanik mukavemet: 28Mn6, özellikle ısıl işlem uygulandığında orta ila yüksek mukavemet sağlayabilir.
-
İyi şekillendirilebilirlik: daha yumuşak koşullarda soğuk şekillendirilebilir, bükülebilir veya flanşlanabilir.
-
Kaynaklanabilirlik: kabul edilebilir kaynaklanabilirlik, ancak işlem sırasında dikkat edilmeli ve potansiyel kaynak sonrası işlem uygulanmalıdır.
-
Yüzey kalitesi: hassas uygulamalarda uyumluluğu sağlamak için standart tarafından tanımlanmış bir maksimum yüzey pürüzlülüğü gereklidir.
-
Isıl işlemde çok yönlülük: normalleştirme, su verme ve temperleme, tavlama işlemlerini destekleyerek özellik aralıklarını uyarlama esnekliği sağlar.
Uygunluk / Uygulanabilir Standartlar
-
EN 10305-3:2023 — Hassas uygulamalar için çelik borular, kaynaklı soğuk şekillendirilmiş borular için teknik teslimat koşulları.
-
Önceki versiyonlar: EN 10305-3:2016 / 2010 / 2002
-
Boru ayrıca EN 10020, EN 10021, EN 10027, EN 10204, EN 10266 gibi genel çelik ürün teslimat standartlarını ve EN 10246-3 (boruların girdap akımı testi) gibi referans standartları ve test standartlarını karşılamalıdır.
-
Standart, dış çapı ≤ 193.7 mm (dairesel kesit için) için geçerlidir ve kare/dikdörtgen borulara da genişletilebilir.
Uygulama Alanları
Geniş Uygulama Alanları
Bu boru, hassas yapısal, mekanik ve montaj kullanımı otomotiv sistemleri, makine, mobilya çerçeveleri, mekanik enstrümantasyon ve montaj jigleri gibi alanlarda kullanıma uygundur.
Belirli Kullanım Durumları
| Uygulama Alanı | 28Mn6 Kaynaklı Soğuk Şekillendirilmiş Borunun Tipik Kullanımı |
|---|---|
| Otomotiv & Araç Çerçeveleri | Yapısal çapraz üyeler, takviye dikmeleri, şasi boru çerçeveleri |
| Mekanik Ekipman / Otomasyon | Hassas çerçeveler, kılavuz raylar, destekler, sensör muhafazaları |
| Mobilya & Fikstürler | İnce, yüksek mukavemetli çerçeve elemanları veya destekler |
| Taşıma & Taşıma Sistemleri | Hafif raylar, makaralar, kılavuz borular |
| Enstrümantasyon / Laboratuvar Ekipmanları | Muhafazalar, miller, kontrollü toleranslar gerektiren borular |
S: Ticaret şirketi misiniz yoksa üretici mi?
C: üretici, aynı zamanda ticaret de yapabilir.
S: Teslimat süreniz ne kadar?
C: Genel olarak konuşursak, mallar stokta ise 10-15 gündür, mallar stokta değilse 30-40 gündür,
bu miktara göredir.
S: Örnekler sağlıyor musunuz? ücretsiz mi yoksa ekstra mı?
C: Evet, numuneyi ücretsiz olarak sunabiliriz ancak navlun bedelini ödemeniz gerekir.
S: Ödeme koşullarınız nedir?
C: Ödeme=2000USD, %30 T/T peşin, sevkiyat öncesi bakiye.
Başka bir sorunuz varsa, lütfen benimle iletişime geçmekten çekinmeyin.
-
