H/HH Tipi Yüksek Frekanslı Kaynaklı Kanatlı Borular, Yüksek Termal Verimlilik ve Düşük Aşınma ve Kirlenme İçin Isı Eşanjörleri
Ürün Ayrıntıları
Yüksek Isıl Verimli Kanatlı Borular
,Düşük Aşınmalı Isı Eşanjörü Boruları
,Düşük Kirlenmeli H/HH Tipi Kanatlı Boru
H/HH Tipi Sıcaklık Değiştiricileri İçin Yüksek Frekanslı Kaynaklı Deniz Tüpleri

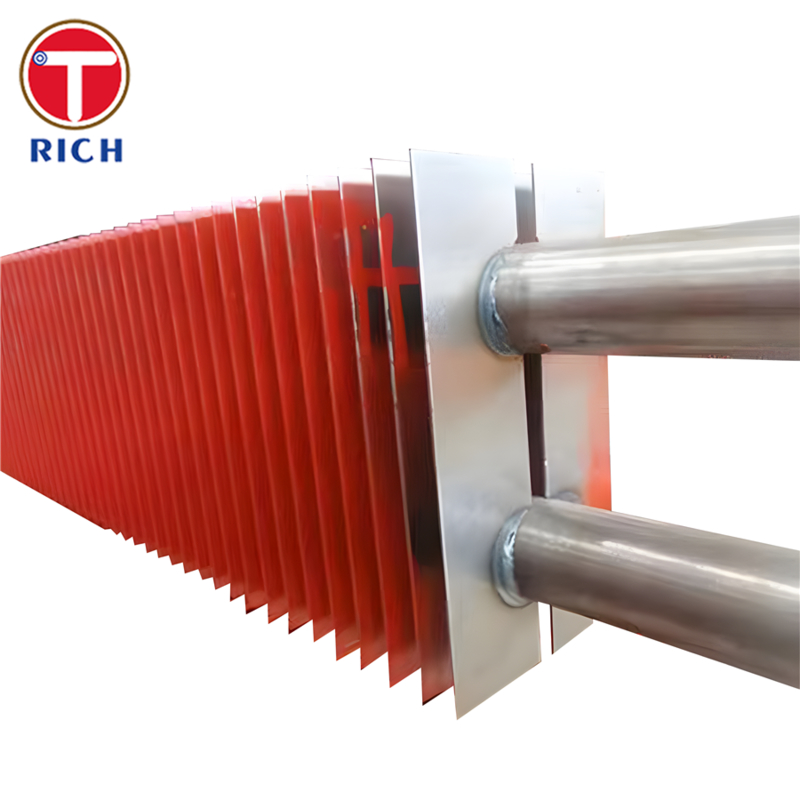

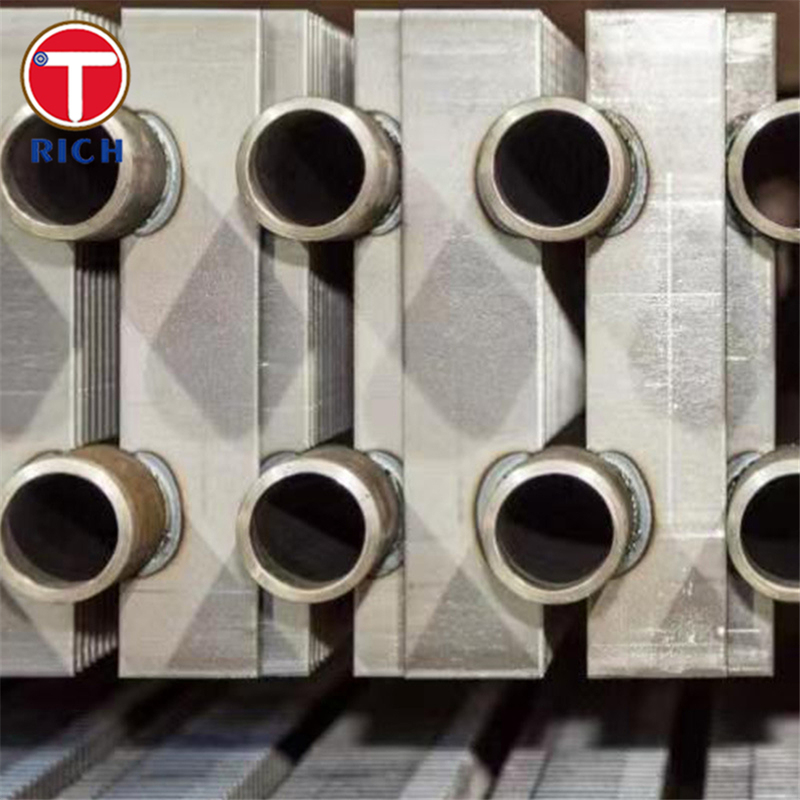

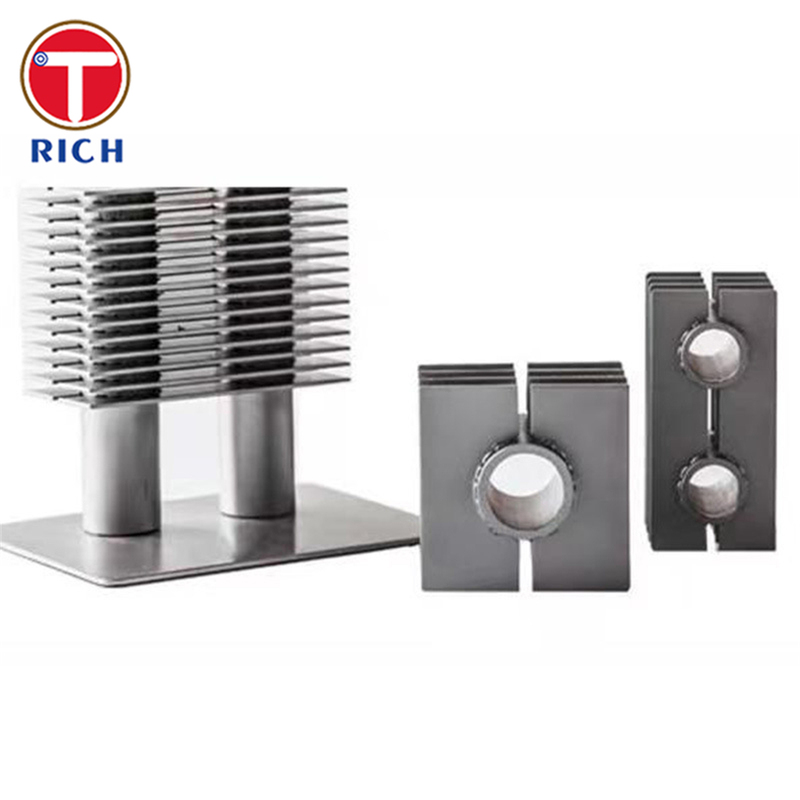

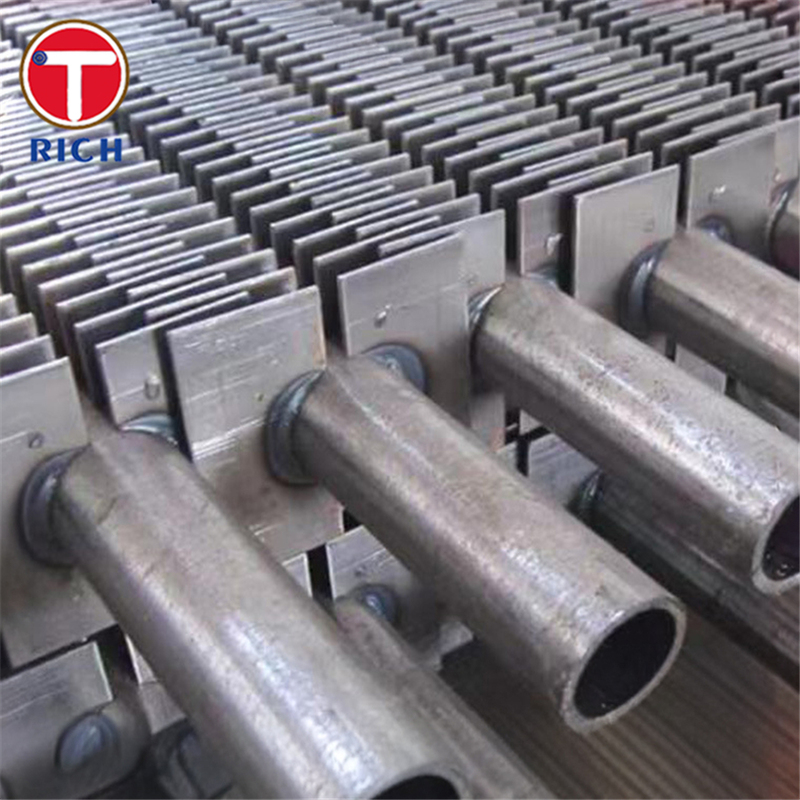

H/HH tipi yüksek frekanslı kaynaklı kanatlı borular, ekonomik cihazlarda kompakt, yüksek verimli ısı transferi elemanları olarak kullanılan dikdörtgen (H şeklinde) veya çift dikdörtgen (HH) plaka kanatlı borulardır.Hava ön ısıtıcıları ve diğer gaz-sıvı ısı değiştiricileriİki çelik plaka, yuvarlak bir taban borusunun karşı taraflarına direnciyle kaynaklanmıştır.Düşük basınç düşüşü ve iyi çamur üfleme erişilebilirliği ile düz duman gazı kanalları oluştururken dış yüzey alanını büyük ölçüde artıran bir H H çapraz kesimi oluşturur.
Özellikler
-
Temel tüp OD:25~63 mm (diğer çaplar talep üzerine)
-
Alt boru duvarının kalınlığı:Boiler servisinde ≥ 3,0 mm
-
Maksimum uzunluk:Tüp başına yaklaşık 18 m'ye kadar (sınıf ve işleme sınırlarına bağlı)
-
Yüzgeç yüksekliği:Yaklaşık 200 mm'ye kadar
-
Yüzgeç kalınlığı:1.5·3.5 mm
-
Yüzgeç araları (yükseklik):Tipik olarak 8 ′′30 mm
-
Temel tüp malzemeleri:Karbon çelik, düşük alaşımlı çelik, Cr-Mo alaşımlı çelik, austenitik paslanmaz çelik
-
Yüzgeç malzemeleri:karbon çelik, düşük alaşımlı çelik veya paslanmaz çelik hizmet koşullarına uymak için
Ana Avantajları
-
Kompakt bir paket içinde yüksek termal verimlilik
Dikdörtgen H / HH plaka yüzgeçleri, aynı çap ve uzunlukta düz bir tüp ekonomizörünün ısıtma yüzeyinin birkaç katını sağlar ve çok daha küçük ve daha hafif ısı değiştiricisi bankalarını sağlar. -
Düşük aşınma, tozlu duman gazında düşük kirlenme
H tipi kanatlı borular kömürle çalışan ünitelerde, CFB kazanlarında ve atık yakıcı ekonomizerlerinde yaygın olarak kullanılır, çünkü düz kanallar ve genişletilmiş gaz akış alanı gaz hızını azaltmaya yardımcı olur.pürüzsüz veya spiral kanatlı borularla karşılaştırıldığında erozyon ve kül çöküntüsü. -
Güçlü yüksek frekanslı kaynaklı yüzgeç-tüp bağ
Otomatik yüksek frekanslı direnç kaynak, en az ısı etkilenen bölge ile kanat kenarı boyunca sürekli bir metalürjik bağ üretir.Eklemde yüksek germe dayanıklılığı ve titreşimlere mükemmel direnç verir, termal döngü ve duman üfleme.
Kimyasal Kompozisyon
| Sınıf | Standart | C (wt%) | Si (wt%) | Mn (wt%) | Pmax (Wt%) | Smax (wt%) | Notlar |
|---|---|---|---|---|---|---|---|
| A179 | ASTM A179/A179M | 0.06'0.18 | Belirtilmemiş | 0.270.63 | 0.035 | 0.035 | Düşük karbonlu, dikişsiz ısı değiştiricisi tüpü |
| A192 | ASTM A192/A192M | ≤0.08 | ≤0.25 | 0.30 ¢ 0.60 | 0.035 | 0.025 | Yüksek basınçlı hizmet için karbon çelik kazan tüpü |
| A210 Gr. A1 | ASTM A210/A210M | ≤0.27 | ≥ 0.10 | ≤0.93 | 0.035 | 0.035 | Dikişsiz orta karbonlu kazan ve süper ısıtıcı boru |
| 20G | GB 5310 | 0.17'0.23 | 0.17'0.37 | 0.350.65 | 0.025 | 0.015 | Çinli yüksek basınçlı kazan borusu çeliği |
| P235GH | EN 10216-2 (1.0345) | ≤0.16 | ≤0.35 | ≤1.20 | 0.025 | 0.020 | Yüksek sıcaklık için alaşımsız basınç borusu çelik |
Değerler, ilgili standartlardan gelen şişe analizi sınırlarıdır; gerçek değirmen testi sonuçları tipik olarak bu aralıklarda bulunur.
Mekanik Özellikler
| Sınıf | Durum / Ürün biçimi | Çekim gücü Rm (MPa) | Verim gücü Re / Rp0.2 (MPa) | Uzunluk A (%) |
|---|---|---|---|---|
| A179 | Dikişsiz, soğuk çekilmiş tüp | ≥325 | ≥ 180 | ≥35 |
| A192 | Dikişsiz kazan tüpü | ≥325 | ≈205 (tipik minimum) | ≥30 (8 inç) / ≥25 (2 inç) |
| A210 Gr. A1 | Dikişsiz kazan tüpü | ≥415 | ≥255 | ≥ 30 |
| 20G | Normalleştirilmiş tüp | 410 ₹550 | ≥ 245 | ≥ 24 |
| P235GH | Normal tüp, T ≤ 16 mm | 360 ¢500 | ≥235 | ≥25 |
Uygulanabilir Standartlar
H/HH kanatlı borular için temel borular tipik olarak aşağıdakiler için üretilir:
-
ASTM / ASME:A179, A192, A210, A213 serileri, kazan ve ısı değiştiricisi boruları için
-
EN:Yüksek sıcaklıkta basınç hizmetleri için P235GH, P265GH gibi EN 10216-2 sınıfları
-
GB:GB/T 5310 yüksek basınçlı kazan boruları (örneğin, 20G)
-
JIS / GOST:Projenin şartnamelerinin gerektirdiği eşdeğer kazan ve basınçlı boru sınıfları
Tipik Uygulamalar
-
Elektrik ve endüstriyel kazanlar:Ekonomizerler, düşük sıcaklıklı ekonomizerler, hava ön ısıtıcıları, atık ısı kazanları
-
Atık ısı geri kazanımı:Kömürle çalışan, petrolle çalışan ve atık yakma ünitelerinde, CFB kazanlarında ve işlem fırınlarında tüp gazı soğutucuları
-
Süreç ve deniz sektörleri:Ateşli ısıtıcı konveksiyon bölümleri, işlem gazı soğutucuları ve tozu yüklü, yüksek sıcaklıklı gazları kullanan deniz egzoz gazı ekonomizörleri
S: Ticaret şirketi misiniz yoksa üretici misiniz?
A: Üretici, aynı zamanda ticaret yapabilir.
S: Teslimat süreniz ne kadar?
A: Genel olarak, mallar stokta ise 10-15 gün veya mallar stokta değilse 30-40 gün,
Bu miktarına göre.
S: Örnekleri sağlıyor musunuz? Ücretsiz mi ekstra mı?
A: Evet, örneği ücretsiz olarak sunabiliriz, ancak nakliye masrafını ödememiz gerekir.
Ödeme şartlarınız nedir?
A: Ödeme <=2000USD, %100 önceden. Ödeme>=2000USD, %30 T/T önceden, nakliye öncesi bakiye.
Başka bir sorunuz varsa, lütfen benimle iletişime geçmekten çekinmeyin.
-
