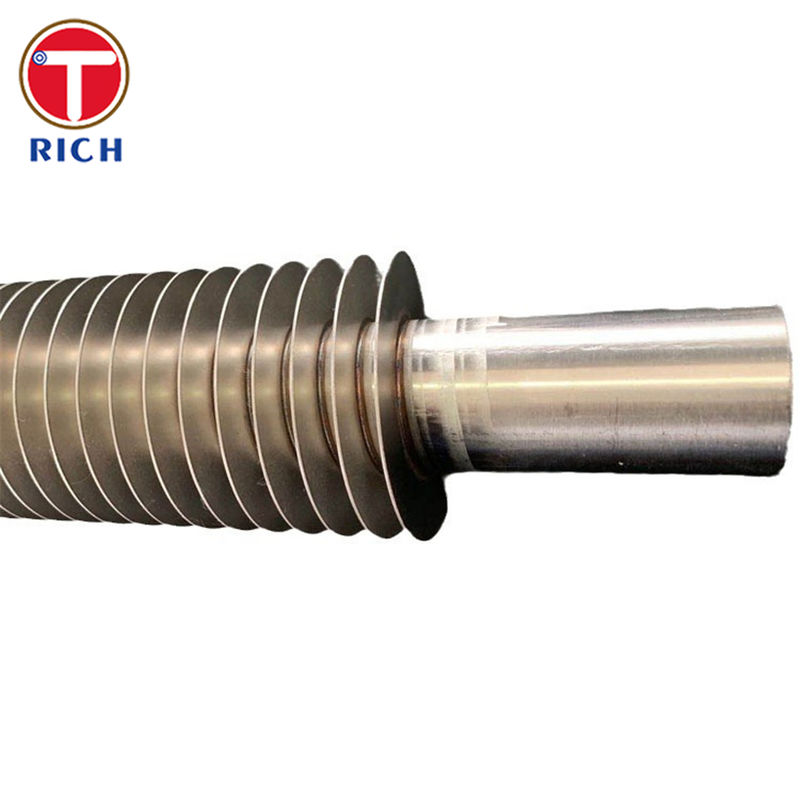

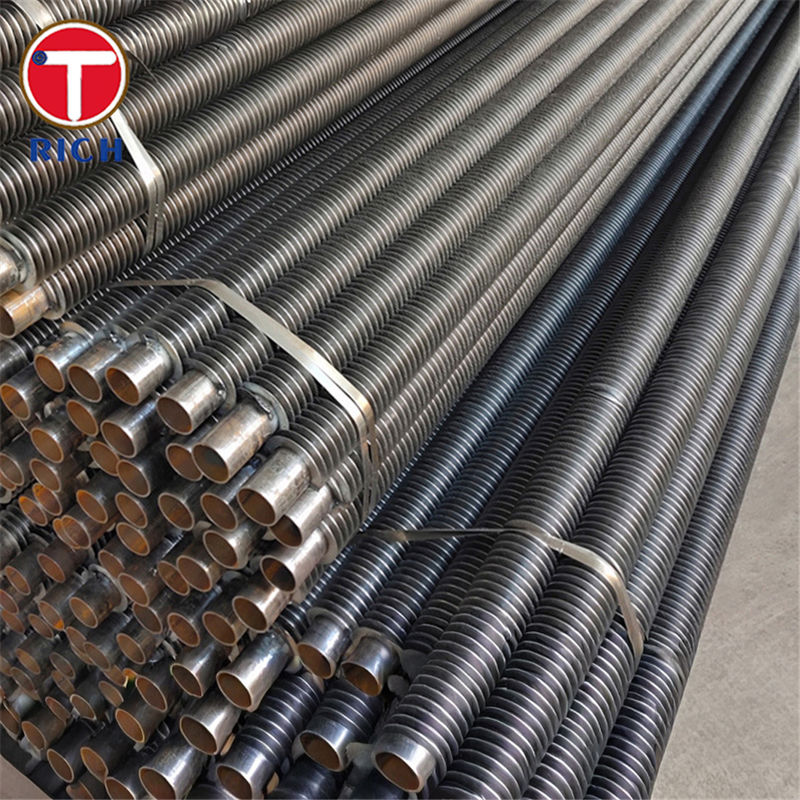

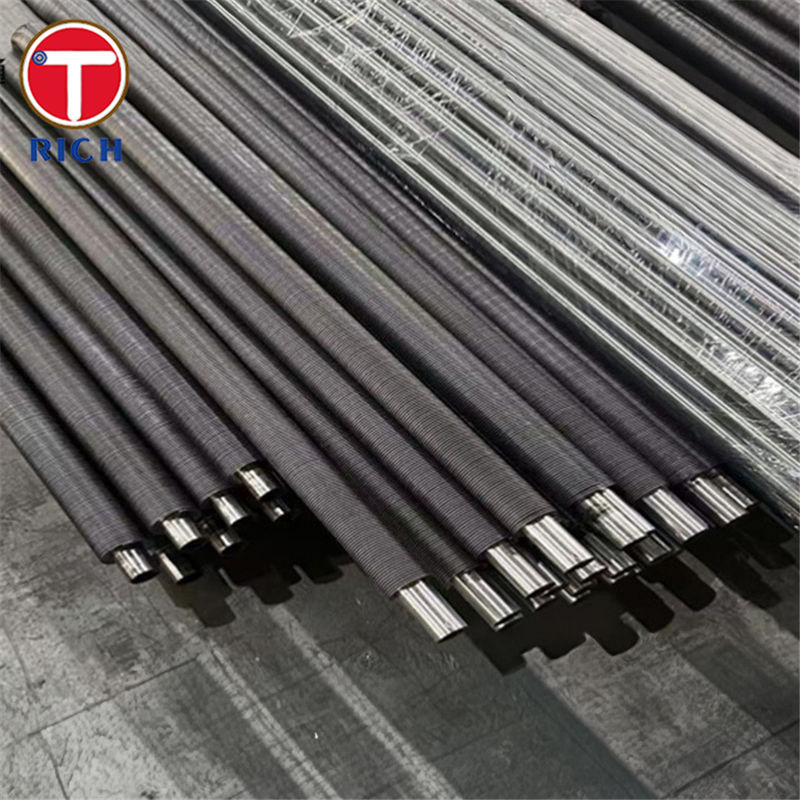

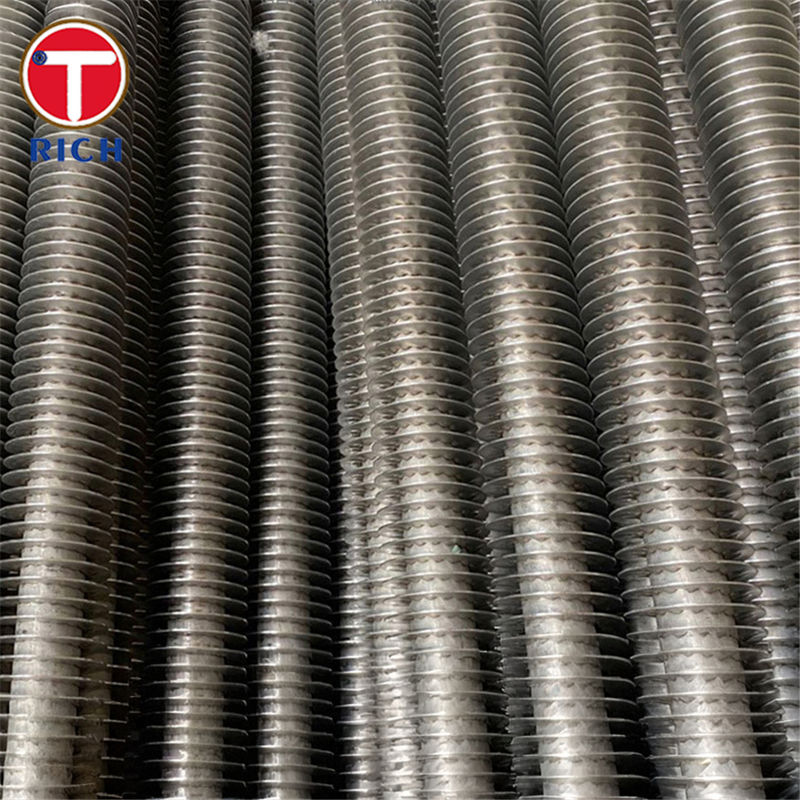

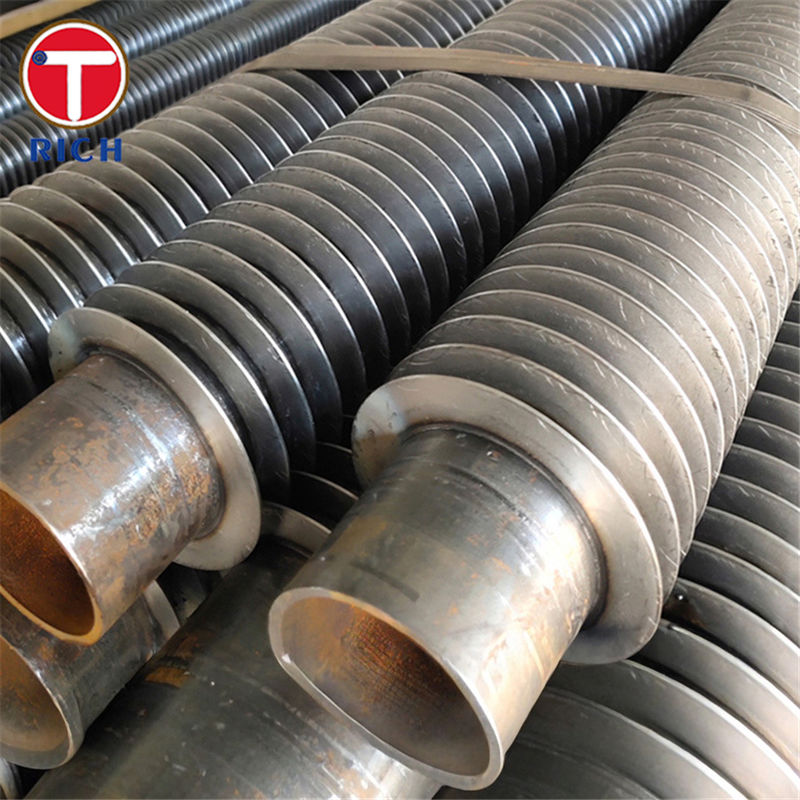

L Fin Tube Aloy Çelik Spiral Yaralı Hava Isı Değiştiricisi için Dikişsiz Fin Tube

Malzeme Tanımı

Bu ürün, dikişsiz Cr ′ Mo alaşımlı çelik kazan/sıcaklık değiştiricisi tüpü üzerine inşa edilmiş bir gerilme sarmalı L tipi spiral kanat tüpüdür. Temel tüp genellikle ASTM A213 T11/T22 gibi sınıflarda tedarik edilir.EN 10216-2 13CrMo4-5, JIS G3462 STBA22 veya GB 5310 12Cr1MoVG, hepsi kazanlarda ve hava soğutmalı ısı değiştiricilerinde yüksek sıcaklık, basınç taşıyan hizmet için tasarlanmıştır.

Alüminyum veya bakır kanat şeridi “L” profili olarak soğuktan şekillendirilir ve alaşımlı çelik borunun etrafında gerilim altında spiral olarak sarılır, böylece kanat “ayak” borunun yüzeyine sıkıca basılır.İyi termal temas ve boru duvarının çevresel korozyondan kısmi korunması ile sürekli bir spiral yüzgeç sağlamaktadır.

Özellikler

Temel tüp

• Malzeme seçenekleri (yarımsız, alaşımlı çelik):

  • ASTM / ASME: A213 / SA213 T11, T22

  • EN: 13CrMo4-5 ila EN 10216-2

  • JIS: STBA22 ile JIS G3462 arasında

  • GB: 12Cr1MoVG'den GB/T 5310'a

• Dış çapı: yaklaşık 16 ′′50.8 mm (5⁄8" ′′2")

• Duvar kalınlığı: uygulamaya bağlı, genellikle hava soğutucuları için 2 ∼ 8 mm

Yüzgeç geometri(tipik L tipi yaralı yüzgeç)

• Yüzgeç tipi: L ayağı, spiral yarası

• Yüzgeç malzemesi: alüminyum veya bakır şeridi

• Yüzgeç yüksekliği: yaklaşık 16.5 mm'ye kadar

• Yüzgeç kalınlığı: ~0.4 ∼0.6 mm (≈0.015 ∼0.020")

• Fin pitch: yaklaşık 2.1 mm'den (≈12 FPI) yukarı, görev başına optimize edilmiş

Çalışma aralığı

• Yüzgeç sıcaklığının tipik olarak yaklaşık 150-230 °C'ye kadar olduğu, yüzgeç malzemesine ve görevine bağlı olarak hava tarafında hizmet için tasarlanmıştır.

• Temel alaşım boru sınıfları, kazan/basınç borusu standartlarına uygun olarak, sıvı tarafında çok daha yüksek metal sıcaklıklarını destekler (tipik olarak kod kullanımındaki Cr Mo çelikleri için 500 ̊580 ° C sınıfı).

Temel Özellikler

1. Yüksek ısı transferi yüzey yoğunluğu

   • Sürekli spiral yüzgeçler dış yüzey alanını çarpıcı bir şekilde artırır ve çıplak borulara kıyasla çok daha az tüp ve daha küçük bir hava soğutucu kümesi ile aynı termal yükü sağlar.

2. Verimli kanat-tüp termal temas

   • L ayak kanat geometri ve sarma gerilmesi kanat ayağını tüp yüzeyine sıkıca basarak temas termal direncini en aza indirir ve tüpün tüm uzunluğu boyunca eşit ısı aktarımını teşvik eder.

3. Yüksek sıcaklık, basınç hizmetleri için alaşımlı çelik çekirdeği

   • T11, T22, 13CrMo4-5, STBA22 ve 12Cr1MoVG gibi CrMo alaşım boru sınıfları yüksek sürünme kırılma dayanıklılığını sağlar.Kazan ve hava soğutmalı ısı değiştiricisi hizmeti için iyi oksidasyon direnci ve kaynaklanabilirlik.

Bizim Avantajlarımız

Aşağıda, hava soğutmalı kanatlı tüplerin alıcılarının yaygın olarak ortaya çıkardığı bazı endişeler ve bu ürünün bunları ele almak için nasıl konumlandığı belirtiliyor.

1.?Yumruklar sıcaklık altında sıkıca kalacak mı ve bisiklet sürmeye başlayacak mı?

• L-ayak gerilme sarmal yüzgeçleri kontrol edilen sarma gerilmesini kullanır, böylece yüzgeç ayağı boru yüzeyinde sıkıca oturur ve normal sıcaklık döngüsü sırasında temas sağlar.

• Alaşımlı çelik çekirdekler için yüzgeç malzemesi ve tasarım sıcaklığını eşleştiririz: Yüzgeç duvar sıcaklıklarının orta aralıkta (yaklaşık 150 ~ 230 ° C) olduğu ve termal şokların şiddetli olmadığı yerlerde L tipi kullanılır.Daha sert koşullar için, aynı CrMo alaşımlarına dayalı alternatif yüzgeç türleri (LL / KL / gömülü) tavsiye edebiliriz..

2.L tipi, hava soğutucumu için performans ve maliyet arasında doğru dengeyi sağlıyor mu?

• L tipi kanatlı borular en uygun maliyetli spiral kanatlı çözümler arasındadır.sıklıkla seçilen, maliyet başına bütçe ve yüzey alanının anahtar olduğu ve çalışma sıcaklıklarının aşırı fırın görevinden ziyade tipik hava soğutucu aralığında olduğu yerler.

• Dış alanı arttırarak, tek bir kanatlı boru birden fazla çıplak boruyu değiştirebilir, gereksinimli termal görevi korurken paket boyutunu, fan gücünü, yapısal çelik ve genel proje CAPEX'ini azaltabilir.

3. “Dış hava soğutucularında korozyona ve kullanım süresine nasıl tepki verilir?”

• Alaşımlı çelik çekirdek borusu, yüksek sıcaklıkta oksidasyona ve buhar tarafındaki korozyona karşı güçlü bir direnç sağlar.L ayağı kanadı boru duvarını doğrudan atmosferik maruz kalmaktan kısmen korur..

• Deniz kanat malzemeleri (alüminyum veya bakır) ve sahil, endüstriyel veya hafif koroziv atmosferlere uygun olarak metal veya kaplı yüzeyler seçilebilir.Islak hava veya saldırgan atmosferlerin hakim olduğu yerler, daha uzun ömür için LL/KL yüzgeç veya paslanmaz çelik taban boru/yüzgeç kombinasyonlarına geçebiliriz.

4¢Tüp malzemesi kod ve izlenebilirlik gereksinimlerimi karşılayacak mı?

• Standart kazan/sıcaklık değiştiricisi sınıflarında Cr ′ Mo alaşım borusunu sunuyoruz: ASTM A213 T11/T22, EN 10216-2 13CrMo4-5, JIS G3462 STBA22 ve GB/T 5310 12Cr1MoVG,EN 10204'e göre değirmen testi sertifikaları ile (genellikle 3.1) ve tam ısı numarası izlenebilirliği.

• Yıkıcı olmayan testler (buharlı akım veya ultrasonik), hidrostatik testler ve boyut kontrolü, kritik hava soğutmalı ısı değiştiricisi hizmetleri için müşteri kalite planlarına uymak için belirlenebilir.

Kimyasal Kompozisyon

Mekanik Özellikler

Uygulanabilir Standartlar

ASTM / ASME

• ASTM A213 / ASME SA213 ′′ Ferritik ve austenitik alaşımlı çelik kazanı, süper ısıtma ve ısı değiştiricisi boruları (örneğin T11, T22)

EN (Avrupa)

• EN 10216-2 Basınç amaçlı dikişsiz çelik borular, belirli yüksek sıcaklık özelliklerine sahip alaşımsız ve alaşımlı çelikler (13CrMo4-5).

• EN 10028-2 / EN 10222-2 ′ Başlıkları ve koleksiyonları eşleştirmek için kullanılan, belirli yüksek sıcaklık özelliklerine sahip düz ürünler ve kalıplar.

JIS (Japonya)

• JIS G3462 Boiler ve ısı değiştiricisi için alaşımlı çelik borular (STBA22 ve ilgili sınıflar).

GB (Çin)

• GB/T 5310 Yüksek basınçlı kazanlar için dikişsiz çelik borular ve borular (12Cr1MoVG ve ilgili CrMo sınıflarını içerir).

GOST (Rusya / DST eşdeğerleri)

• GOST 5520 ve yüksek sıcaklık basınç hizmetinde EN 13CrMo4-5'e yaygın olarak kabul edilen eşdeğer olan 12KHM / 12Kh1MF gibi alaşımlı kazan çelikleri için ilgili normlar.

Uygulama Alanları

Genel uygulama alanı
L tipi alaşımlı çelik spiral kanatlı borular, borunun içindeki sıcak bir süreç sıvısının kanatlı tarafta çevre havası veya süreç gazı ile soğutulduğu hava soğutmalı ve gaz-sıvı ısı değiştiricilerinde kullanılır.Özellikle suyun az olduğu veya pahalı olduğu ve kabuklu ve tüplü su soğutucularına göre hava soğutucularının tercih edildiği yerlerde yaygın..

Sistemdeki tipik endüstriler ve pozisyonlar

• Elektrik üretimi (termal, nükleer, jeotermal)

  • Buhar yoğunlaştırma için hava soğutmalı kondansörler ve kanatlı boru kümeleri

  • Boiler hava ön ısıtıcıları ve ekonomizer bobinleri

  • Jeneratör hidrojen soğutucuları ve yağlı yağlı soğutucular (hava tarafı)

• Petrol, gaz ve petrokimya tesisleri

  • Kompresör boşaltma, gaz dehidrasyon ve fraksiyonlama üniteleri için hava kanatlı soğutucular

  • Rafinerilerde hava kondensatörleri ve ürün soğutucuları

  • Flare sistemlerinde ve kamu hizmetlerinde gaz-hava ve sıvı-hava soğutucular

• Kimyasal ve gübre tesisleri

  • Amonyak, karbamid ve nitrik asit ünitelerinde işlem akımı hava soğutucuları

  • Oksidasyon ve polimer tesislerindeki ısı geri kazanım soğutucuları

• HVAC, kurutma ve genel endüstri

  • Büyük hava işleme ünitelerinde ve endüstriyel HVAC'de yüzgeçli boru bobinleri

  • Çöplük kurutma makineleri, fırınlar ve proses gazı kurutma için hava ısıtıcıları

  • OEM ekipmanlarında ve paketlenmiş soğutucularda kompakt kanatlı boru değiştiricileri
