KL Fin Tube, yüksek ısı transferi verimliliği ve korozyon direnci için çırpılmış L-ayaklı tasarım
Ürün Ayrıntıları
Tırtıllı L-Ayaklı KL Finli Boru
,Yüksek Isı Transfer Verimliliğine Sahip Finli Boru
,Korozyona dayanıklı ısı değiştiricisi tüpü

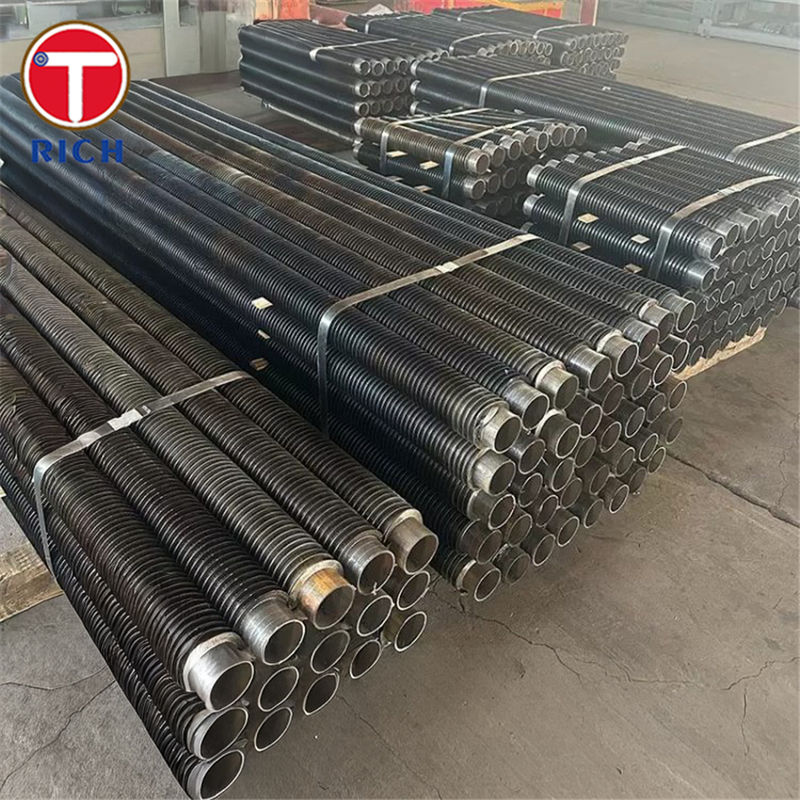

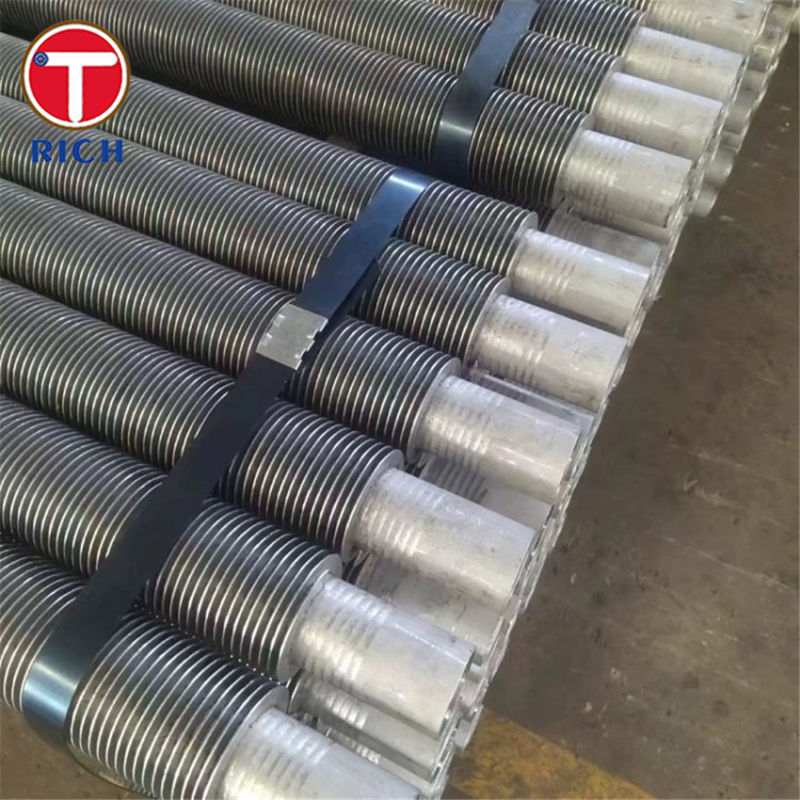

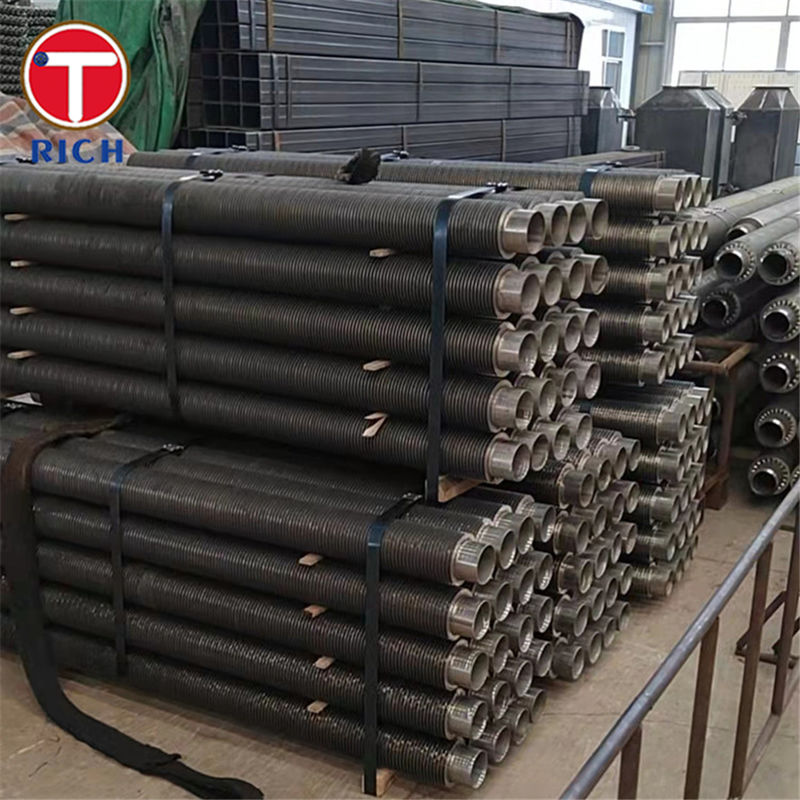

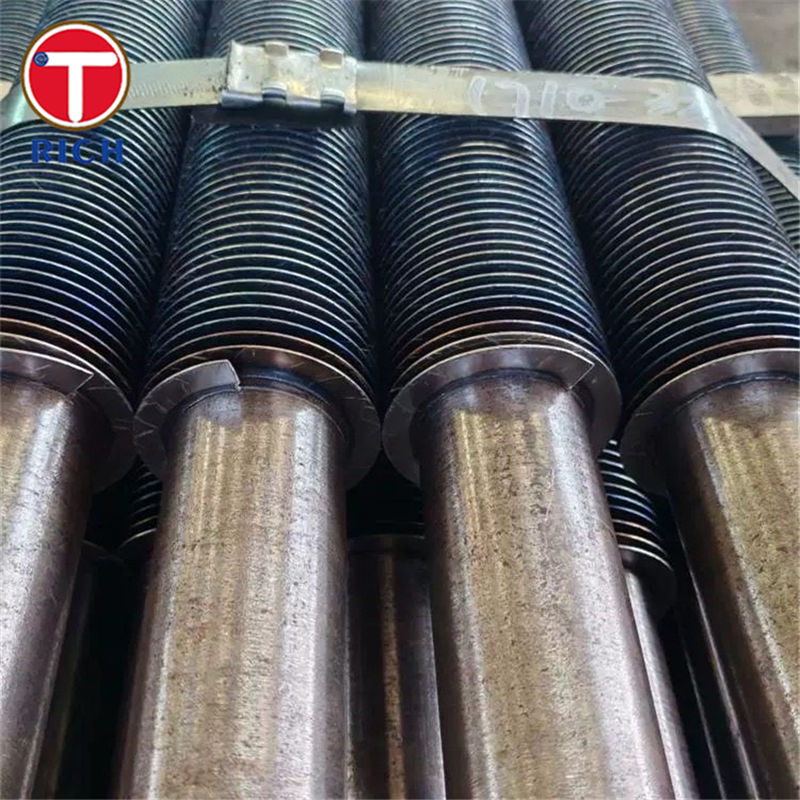

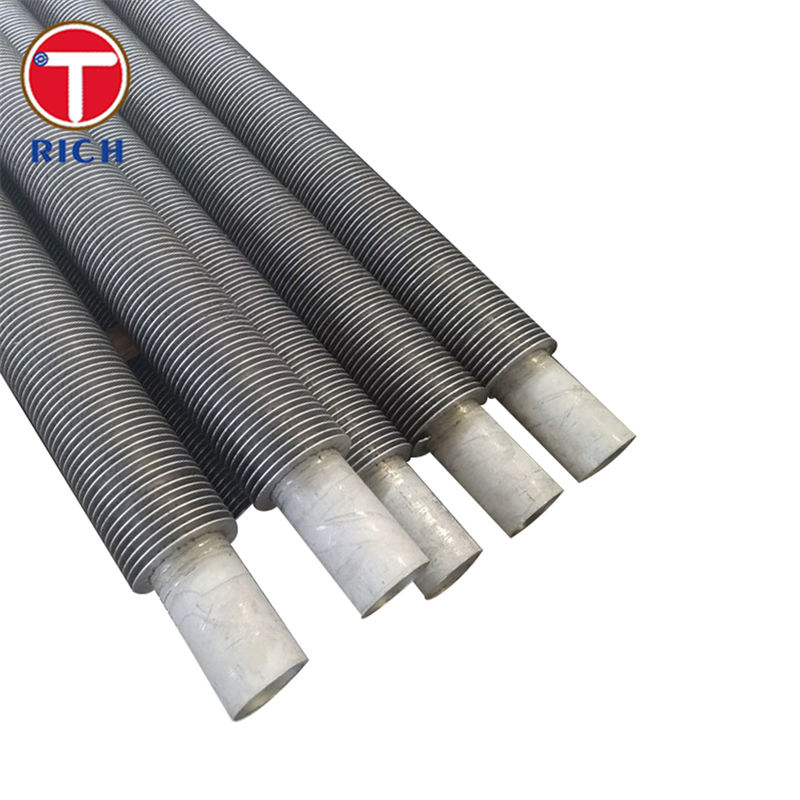

KL Fin Tube (KL Tipi Kürültülü L Ayaklı Fined Tube for Heat Exchangers)
Malzeme / Ürün Tanımı
KL kanatlı tüp (KL tipi kıvrılmış L ayaklı kanatlı tüp) L şeklinde bir kanatlı şerit, önceden kıvrılmış bir taban tüpüne spiral olarak sarıldığı bir sarma kanatlı tüptür.Kürükleme ve L ayağı sıkı bir mekanik kilit oluşturur ve büyük bir metal-metal temas alanı, standart L veya LL yüzgeçlerine kıyasla ısı transferi verimliliğini ve yüzgeç bağının istikrarını artırır.
Tipik taban boru malzemeleri, dikişsiz karbonlu çelik (ASTM A179, A192, A210 A1 sınıfı), düşük alaşımlı çelik (ASTM A213 T11) ve paslanmaz çelik (ASTM A213 TP304) içerir.KL kanat tüpleri esas olarak hava soğutmalı ısı değiştiricilerinde kullanılır, gaz soğutucuları ve elektrik, petrokimya ve gaz işleme tesislerinde kompakt kanatlı paketler.
Özellikler
Temel tüp
-
Dış çapı: yaklaşık 12.7 ′′ 50.8 mm (1⁄2 " ′′ 2 ")
-
Duvar kalınlığı: tipik olarak ≥1.65 mm, tasarım basıncı ve kodu için
-
Malzemeler (örnekler): ASTM A179, A192, A210 Gr A1, A213 T11, A213 TP304
Yüzgeç geometri
-
Yüzgeç yüksekliği: yaklaşık 8 ̊20 mm
-
Yüzgeç kalınlığı: yaklaşık 0.3 ∼ 0.8 mm
-
Yüzgeçleri: 1 santimde yaklaşık 812 yüzgeç
-
Fin malzemeleri: alüminyum veya bakır
Sıcaklık aralığı
-
Hava soğutucu hizmetinde normal tasarım üst sınırı: tüp alaşımına, yüzgeç malzemesine ve tasarım koduna bağlı olarak yaklaşık 250 °C.
Temel Özellikler
-
Kırılmış taban tüpü ve L-ayak yüzüğü ile güçlü kanat-tüp bağlaması
-
Büyük metal temas alanı nedeniyle yüksek ısı transferi verimliliği
-
Isı döngüsüne ve titreşime karşı iyi direnç
-
Sürece uymak için tüp ve kanat malzemelerinin esnek kombinasyonları
Bizim Avantajlarımız
-
Termal döngü ve kanat gevşeme
KL kanat tüpleri kanatı mekanik olarak kıvrılmış tüp yüzeyine kilitler ve tekrarlanan başlangıç-durma ve sıcaklık döngüsünden sonra performanslarını korur. -
Korozyon ve malzeme seçimi
Tüp sınıflarını servisle eşleştiririz:-
ASTM A179 / A192 / A210 Gr A1 temiz veya hafif koroziv görevler için
-
ASTM A213 T11 yüksek sıcaklıkta veya hafif koroziv duman gazı için
-
ASTM A213 TP304 ve daha agresif ortamlar için diğer paslanmaz veya Cu?? Ni seçenekleri
-
-
Kirlenme ve temizlik
Pençe yüksekliği ve yüksekliği, paketlerin pençelere zarar vermeden hava, buhar veya su jetleri ile temizlenmesi ve değişkenin ömrü boyunca kapasiteyi istikrarlı tutması için seçilir. -
Maliyet ve dışa çıkarılmış yüzgeçler
KL kanat tüpü, temel L / LL kanatlarından daha güçlü bir yapışma ve daha iyi bir termal performans sunar, ancak birçok uygulamada tamamen ekstrüde kanatlardan daha düşük maliyet ve daha fazla malzeme esnekliği sunar. -
Standartlar ve belgelendirme
Temel borular, uluslararası tasarım kodlarını desteklemek için tam malzeme test raporları ve izlenebilirlikle ASTM/ASME, EN, JIS, GOST veya GB standartlarına göre üretilir.
Kimyasal Kompozisyon
| Sınıf | Standart | C (%) | Si (%) | Mn (%) | Pmax (%) | Smax (%) | Cr (%) | Mo (%) | Ni (%) |
|---|---|---|---|---|---|---|---|---|---|
| ASTM A179 | A179 | 0.06'0.18 | ≤0.25 | 0.270.63 | 0.035 | 0.035 | - Evet. | - Evet. | - Evet. |
| ASTM A192 | A192 | 0.06'0.18 | ≤0.25 | 0.350.65 | 0.025 | 0.020 | - Evet. | - Evet. | - Evet. |
| ASTM A210 Gr A1 | A210 | ≤0.27 | ≤0.10 | ≤0.93 | 0.035 | 0.035 | - Evet. | - Evet. | - Evet. |
| ASTM A213 T11 | A213 | 0.05'0.15 | 0.50 ¢1.00 | 0.30 ¢ 0.60 | 0.025 | 0.035 | 1.00 ¢1.50 | 0.44'0.65 | - Evet. |
| ASTM A213 TP304 | A213 | ≤0.08 | ≤1.00 | ≤2.00 | 0.045 | 0.03 | 18.0 ¢20.0 | - Evet. | 8.0 ¢ 11.0 |
Mekanik Özellikler
| Sınıf | Standart | Çekim min (MPa) | Verim min (MPa) | Uzunluk min (%) | Tipik Sertlik Sınırı |
|---|---|---|---|---|---|
| ASTM A179 | A179 | 325 | 180 | 35 | Yaklaşık 72 HRB maksimum |
| ASTM A192 | A192 | 325 | 180 | 35 | Belirtilen HB/HRB max |
| ASTM A210 Gr A1 | A210 | 415 | 255 | 30 | A210'a göre |
| ASTM A213 T11 | A213 | 415 | 205 ¥220 | 30 | yaklaşık 85 HRB maksimum. |
| ASTM A213 TP304 | A213 | 515 | 205 | 35 | Yaklaşık 192 HBW maksimum |
Uygulanabilir Standartlar ve Uygulama Alanları
Uygulanabilir standartlar:ASTM/ASME A179, A192, A210, A213; EN 10216 / EN 10217; JIS G3461 / G3462; karşılık gelen GOST ve GB kanatlı boru ve hava soğutucu standartları.
Uygulama alanları:
-
Elektrik üretimi ️ hava soğutmalı kondansörler, kazan gazı soğutucuları ve atık ısı geri kazanma bobinleri
-
Petrol ve gaz / petrokimya hava soğutmalı ısı değiştiricileri, kompresör soğutucuları, kanatlı ekonomizerler
-
Gaz işleme ve sıvılaştırılmış doğalgaz ̇ gaz soğutucuları ve at gazı ısı geri kazanma üniteleri
-
Kimyasal ve gübre tesisleri ️ reaktör gazı soğutucuları ve üst kondansatörleri
-
HVAC ve endüstriyel soğutma ̇ kuru soğutma cihazları ve kanatlı sarmal ısı değiştiricileri
