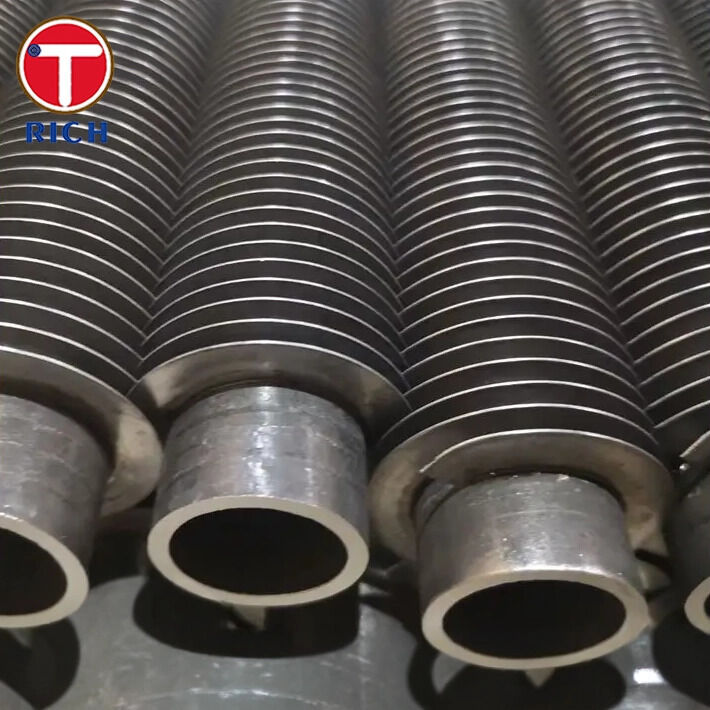

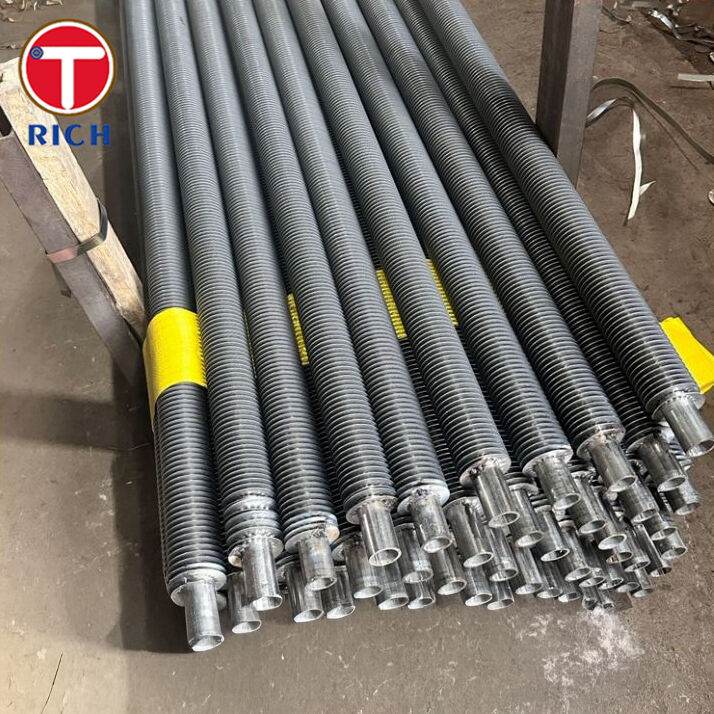

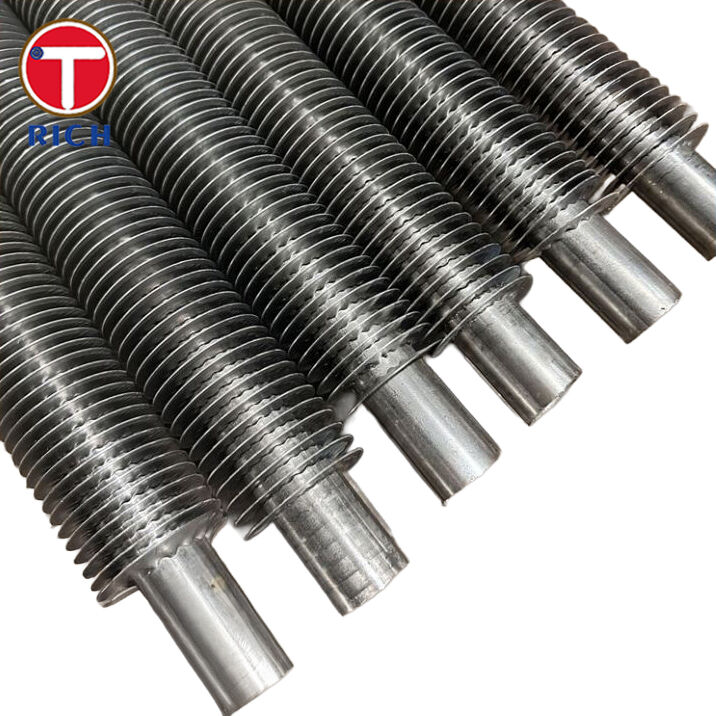

Geliştirilmiş Isı Transferli Isı Eşanjörleri için Alaşımlı Çelik L-Ayak Gergin Sarımlı Kanatlı Boru
Ürün Ayrıntıları
Alaşımlı çelik tüpleri
,L-Ayaklı Gergin Sarımlı Kanatlı Boru
,Sıcaklık Değiştiricisi Fined Tube
Isı Eşanjörleri için Alaşımlı Çelik L-Ayak Gerginlik Sarımlı Kanatlı Boru
Malzeme Tanıtımı
Ürün, “L-Ayak” stilinde bir gerginlik sarımlı kanatlı borudur, yani kanat şeridi önceden “L” şeklinde bir ayak haline getirilir ve bir taban borusunun etrafına gerginlik altında helisel olarak sarılır. Bu, kanat ve boru arasında güçlü bir mekanik bağ ve gelişmiş ısı transfer performansı sağlar.
Taban borusu, alaşımlı çelikten yapılmıştır, bu da onu basit karbon çeliği kanatlı borulara göre daha yüksek mukavemet, daha yüksek sıcaklık veya daha zorlu ortamlar için uygun hale getirir.
Özellikler
-
Taban boru malzemesi: Müşteri tarafından belirtildiği gibi alaşımlı çelik (karbon-molibden, krom-molibden alaşımı veya diğer alaşımlı çelik kaliteleri dahil edilebilir).
-
Kanat malzemesi: Tipik olarak alüminyum veya bakır şerit, L-ayak profiline dönüştürülür ve boruya gerginlik altında sarılır.
-
Boru dış çapı (tipik aralık): L-Ayak gerginlik sarımlı kanatlı borular için ~0,5″ ila ~2″ (12,7 mm ila ~50,8 mm).
-
Kanat yüksekliği: ~16 mm'ye kadar (L-Ayak tipi için).
-
Kanat kalınlığı: Tipik L tipi kanatlı borular için yaklaşık 0,15 mm ila 0,6 mm.
-
Kanat aralığı: İnç başına 6 ila 12 kanat (~2,4 ila ~4,8 mm kanat aralığı).
-
Uzunluk: Tasarım gereksinimine göre özel.
-
Sıcaklık sınırı: Temel L-ayak kanatlı borular için tipik olarak ~130 °C (≈270 °F)'ye kadar.
Temel Özellikler
-
L-ayak profili, kanat ve boru arasında geniş bir temas alanı sunarak ısı iletimini iyileştirir.
-
Gerginlik sarımlı kanatlar, titreşim veya termal döngü altında gevşemeye karşı direnç gösteren sağlam bir mekanik bağ sağlar.
-
Alaşımlı çelik çekirdek borular, düz karbon çeliğine göre daha yüksek mukavemet ve gelişmiş sıcaklık kabiliyeti sağlar.
-
Tam kanat kapsamı, boru yüzeyini dış korozyondan korumaya yardımcı olur.
Avantajlarımız
-
Geliştirilmiş dayanıklılık ve güvenilirlik — Müşteriler genellikle zamanla kanatların gevşemesinden endişe ederler. L-ayak gerginlik sarımlı yapı, tutarlı mekanik bağ sağlayarak bunu önler.
-
Geliştirilmiş ısı transfer verimliliği — Daha büyük kanat-boru temas alanı ve daha sıkı sarım, performansı iyileştirir, genellikle standart gerginlik sarımlı tasarımlara göre verimliliği önemli ölçüde artırır.
-
Korozyon koruması — Sürekli kanat kapsamı ve sıkı yapışma, taban borusunun hava tarafındaki korozyonu azaltarak hizmet ömrünü uzatır.
-
Malzeme esnekliği — Hem alaşımlı çelik boru hem de kanat malzemesi, sıcaklık, korozyon veya mekanik gereksinimler için özelleştirilebilir.
-
Ekonomik — Ekstrüde veya kaynaklı kanatlı borularla karşılaştırıldığında, L-Ayak gerginlik sarımlı borular, daha ekonomik bir maliyet seviyesinde mükemmel performans sağlar.
Kimyasal Bileşim
| Kalite | C (%) | Mn (%) | Si (%) | Cr (%) | Mo (%) | Diğer (%) |
|---|---|---|---|---|---|---|
| ASTM A335 P9 | 0.10–0.15 | 0.30–0.60 | 0.50 maks. | 0.50–1.20 | 0.44–0.65 | V, Ti, Al |
| ASTM A335 P11 | ~0.08 | 0.29–0.60 | 0.50 maks. | 1.00–1.50 | 0.37–0.60 | V, Nb |
| ASTM A335 P22 | ~0.10 | 0.29–0.60 | 0.50 maks. | 2.00–2.50 | 0.85–1.03 | V, Nb |
| ASME SA179 | ≤0.30 | 0.27–0.63 | 0.10–0.35 | 0.40 maks. | — | — |
| ASTM A192 | ≤0.35 | 0.27–0.63 | 0.10–0.35 | 0.30–0.80 | ≤0.50 | — |
Mekanik Özellikler
| Kalite | Çekme Dayanımı (MPa) | Akma Dayanımı (MPa) | Uzama (%) |
|---|---|---|---|
| ASTM A335 P9 | ~415 | ~205 | ≥30 |
| ASTM A335 P11 | ~415 | ~205 | ≥30 |
| ASTM A335 P22 | ~415 | ~205 | ≥30 |
| ASME SA179 | ~415 | ~205 | ≥30 |
| ASTM A192 | ~415 | ~205 | ≥30 |
Uygulanabilir Standartlar
Bu ürün için ilgili uygulama standartları şunlardır:
-
Taban borusu: ASTM A335 (P9, P11, P22), ASME SA179, ASTM A192, vb.
-
Kanat malzemeleri: ASTM B209'a göre alüminyum; ASTM B152'ye göre bakır.
-
Üretim özellikleri: Gerginlik sarımlı L-Ayak kanat profili, helisel sarma, mekanik kilitleme.
-
Test: Hidrostatik veya pnömatik testler, kanat yapışma doğrulaması, boyutsal denetim.
Uygulama Alanları

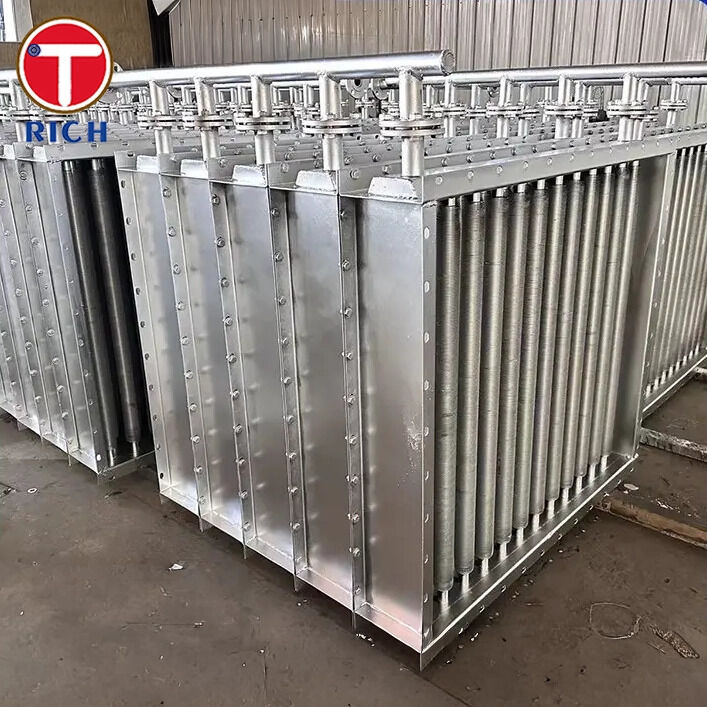

Genel kullanımlar: Artırılmış yüzey alanı ve daha yüksek performanslı alaşımlı çelik borular gerektiren ısı eşanjörleri.
Belirli uygulamalar şunları içerir:
-
Enerji santralleri: Hava soğutmalı kondenserler, hava ön ısıtıcıları, atık ısı geri kazanım üniteleri.
-
Petrol ve Gaz / Petrokimya: Rafineri soğutucuları, proses gazı soğutucuları, ısı geri kazanım sistemleri.
-
HVAC ve soğutma: Kondenserler, evaporatörler, endüstriyel hava soğutucuları.
-
Kimya ve gıda endüstrisi: Kurutucular, ısıtıcılar, gaz tarafı ısı değişimi için soğutucular.
-
Denizcilik ve açık deniz: Aşındırıcı deniz koşullarına maruz kalan hava soğutucuları.
S: Ticaret şirketi misiniz yoksa üretici mi?
C: Üretici, aynı zamanda ticaret de yapabilir.
S: Teslim süreniz ne kadar?
C: Genel olarak konuşursak, mallar stokta ise 10-15 gündür veya mallar stokta değilse 30-40 gündür,
miktara göre değişir.
S: Örnekler sağlıyor musunuz? ücretsiz mi yoksa ekstra mı?
C: Evet, numuneyi ücretsiz olarak sunabiliriz ancak navlun bedelini ödemeniz gerekir.
S: Ödeme koşullarınız nedir?
C: Ödeme=2000USD, %30 T/T peşin, sevkiyat öncesi bakiye.
Başka bir sorunuz varsa, lütfen benimle iletişime geçmekten çekinmeyin.
-
