Paslanmaz Çelik U Şekilli Boru ≈ Isı Değiştiricileri için Soğuk Eğilmiş U Şekilli Çelik Boru

Malzeme Özetleri

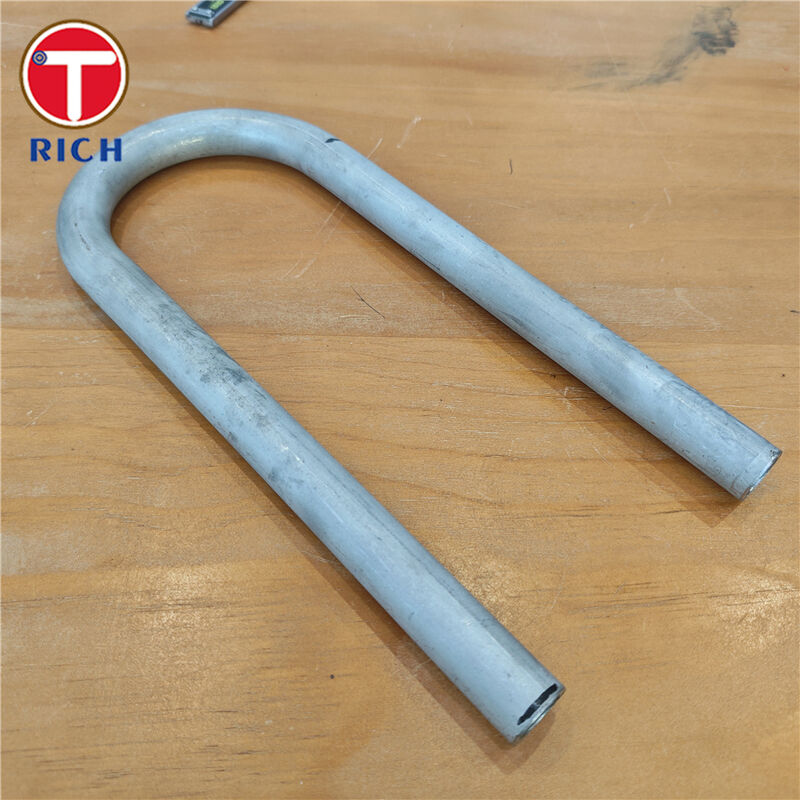

Paslanmaz çelik U şekilli borular (U eğilmiş borular), dikişsiz veya kaynaklı paslanmaz çelik ısı değiştiricilerinin soğuk bükülmesi ile doğru U veya çoklu U geometrilerine dönüştürülür.Gerektiğinde gerginliği azaltma veya çözeltme ile kaynatmaYüksek sıcaklık ve basınç altında çalışan kabuk ve boru ısı değiştiricileri, kondansörler, kazanlar ve besleme suyu ısıtıcıları için tasarlanmıştır.ve genellikle TP304/304L gibi austenit sınıflarında üretilirler., TP316/316L ve TP321 gibi standartlara ASTM A213 veya ilgili özelliklere.

Özellikler

Temel malzeme

• Austenitik paslanmaz çelikler: ASTM A213 TP304, TP304L, TP316, TP316L, TP321

• İstenilen diğer seçenekler: yüksek alaşımlı paslanmaz çelikler, dupleks paslanmaz çelikler, nikel alaşımları

Boyut aralığı (tipik yetenek)

• Dış çapı (OD): yaklaşık 12.7 ′′ 38.1 mm (1⁄2" ′′ 11⁄2"), talep üzerine daha büyük boyutlar

• Duvar kalınlığı (WT): yaklaşık 0.70 mm

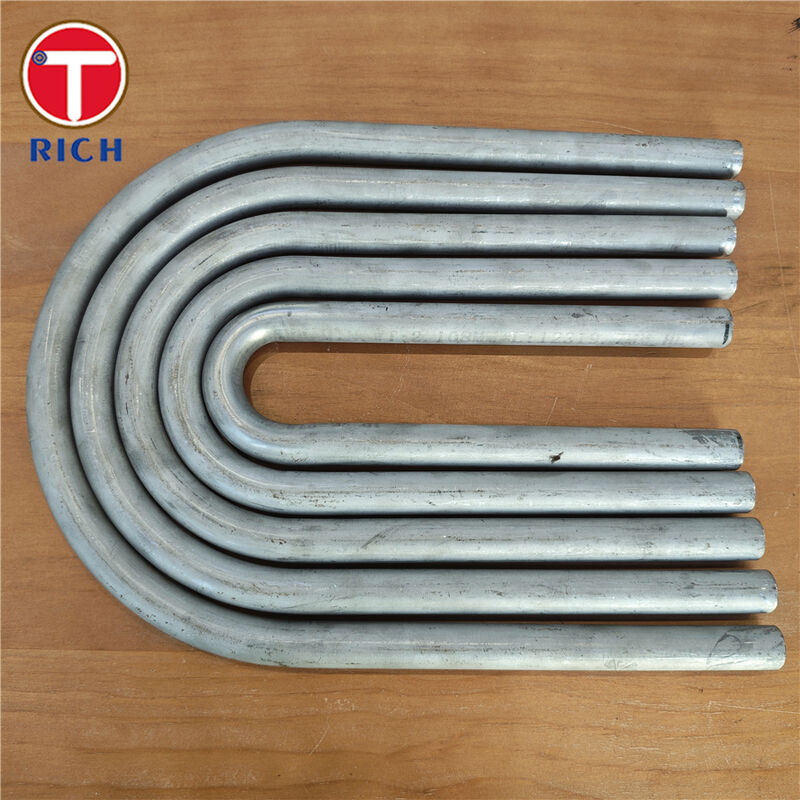

• Bükme yarıçapı (CLR):

  • Minimum: tipik olarak ≥1,5 × OD

  • Maksimum: OD'ye ve derecesine bağlı olarak yaklaşık 1500~1700 mm'ye kadar

• Düz bacak uzunluğu: yaklaşık 12.000 mm'ye kadar

• U tüpü başına en fazla geliştirilmiş uzunluk: yaklaşık 27.000-30.000 mm'ye kadar

Üretim yolu

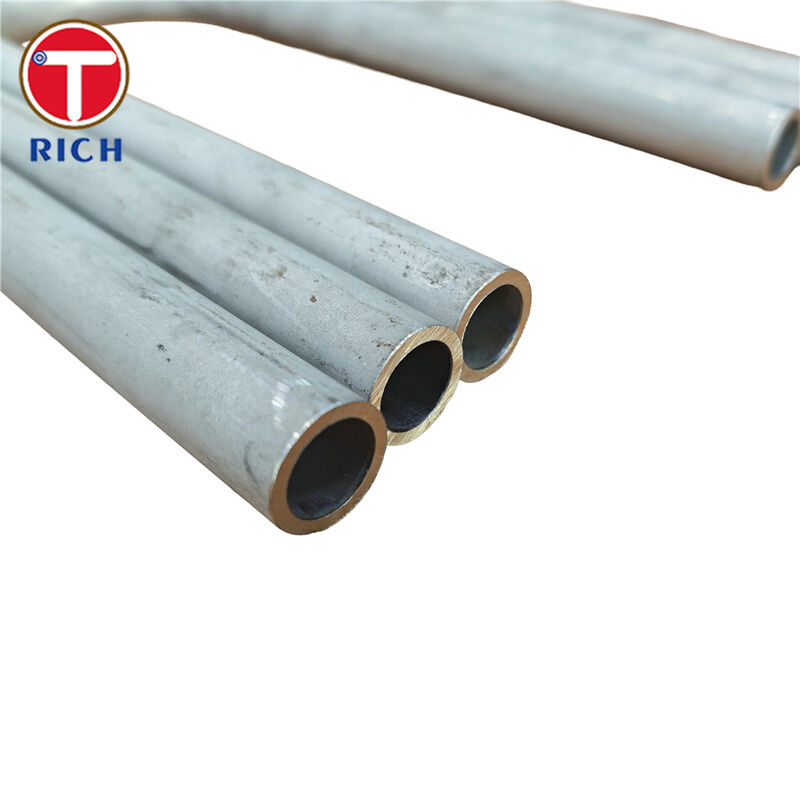

• Ana boru: dikişsiz veya kaynaklı paslanmaz çelik ısı değiştiricisi borular

• Bükme: belirtilen yarıçap ve bacak uzunluğuna soğuk bükme (genellikle TEMA / DIN 28179 uygulamasına uygun)

• Isı işleme:

  • Kod veya müşteri tarafından gerekli olduğunda austenit paslanmaz sınıflar için büküldükten sonra çözeltme kızartması veya gerginlik giderme

• Dönüştürme: eklenmiş, parlak olarak kızartılmış veya mekanik olarak cilalanmış OD belirtildiği gibi

• Sonları: düz, kavisli veya borudan boruya kaynak için hazırlanmış

Ana Özellikleri

• Su, buhar, birçok kimyasal ve rafineride / petrokimyasal ortamlarda, özellikle TP316/316L ve TP321'de mükemmel korozyon direnci.

• Yüksek çalışma sıcaklıklarında istikrarlı mekanik özelliklere sahip kazan ve ısı değiştiricisi görevi için yüksek sıcaklık kapasitesi.

• U şeklindeki tasarım sayesinde kompakt paket düzeni, değişken uzunluğunu azaltır ve genişleme eklemleri olmadan termal genişlemeye izin verir.

• Bükümde basınç bütünlüğünü ve akış performansını korumak için sıkı büküm kontrolü (yarıçap, duvar incelenmesi, yumurta)

• Uluslararası standartlara göre basınç testi ve yıkıcı olmayan inceleme ile tamamen izlenebilir üretim.

Bizim Avantajlarımız

1U bükümünde duvar incelemesini ve yumurtalamasını nasıl kontrol edersiniz?

Duvar incelenmesi ve kesit bozulması, soğuk bükümlü borulardaki ana mühendislik endişeleridir.çünkü bükmenin dış duvarı incelmeye eğilimlidir, iç duvar kalınlaşır ve bölüm hafif oval olur.

• Eğilme prosedürlerini, eğilme sırasında duvarın incelemesini, orijinal duvarın kontrol edilen düşük yüzdesi ve yumurtalığın OD'nin sıkı sınırları içinde tutmak için tasarlıyoruz.U bükülmüş borular için ortak ısı değiştiricisi özelliklerine uygun.

• Bend aletleri, mandreller ve yağlama, yerel gerilmeyi azaltarak ve düzleşmeyi önleyerek OD / WT ve sınıfına uygun olarak seçilir.

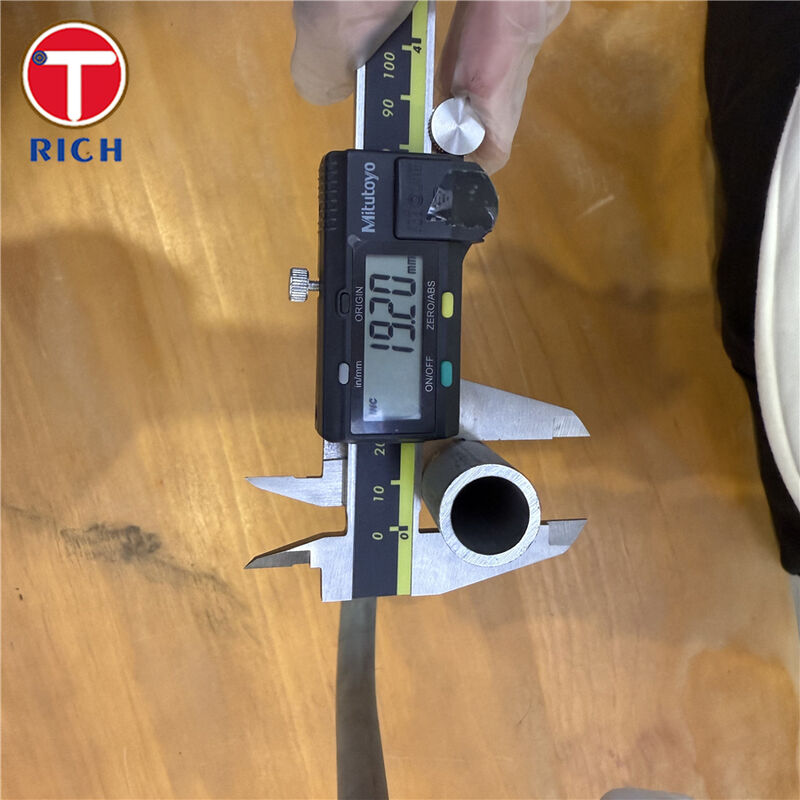

• Her seri, bükümde boyut olarak kontrol edilir (OD, WT, yumurta) böylece borular boru levhasındaki deliklere uyar ve işlem basıncı gereksinimlerini karşılar.

2. “Tüp soğuk bükümden sonra uygun bir şekilde “ “ “ “ “ “ ” ” ” ” ” ” ” ” ” ” ” ” ” ” ” ” ” ” ” ” ” ” ” ” ”

Soğuk bükme, kalıntı gerginlikleri ortaya çıkarır ve yüksek gerginlikler malzemede kalırsa korozyon direncini azaltabilir.

• Austenitik paslanmaz çelik U tüpleri için, müşteri veya kod tarafından istenildiğinde büküldükten sonra çözeltme kızartma veya stres hafifletme ısı tedavisi uyguluyoruz.

• Isı işleme, büyük U-tüp üreticileri tarafından yaygın olarak kullanılan kontrol edilen fırınlarda veya elektrik direnci yöntemleriyle yapılır.

• Bu şekilde, büküldükten sonra mekanik ve korozyon özellikleri, temel boru standartlarında belirtilen seviyelere geri döndürülür (örneğin ASTM A213).

3¢ Hangi standartlara ve notlara uymak istiyorsun?

Son kullanıcılar genellikle bilinen boru standartlarına ve değişken tasarım kodlarına uyumluluk gerektirir.

• ASTM / ASME

  • ASTM A213 / ASME SA213 dikişsiz austenitik paslanmaz ısı değiştiricisi borular için (TP304/304L, TP316/316L, TP321, TP347H vb.)

  • ASTM A249 / ASME SA249, kaynaklı ana borular belirtilen kaynaklı austenitik kazan ve ısı değiştiricisi borular için

  • ASTM A688 / ASTM A803 kaynaklı veya dikişsiz austenitik paslanmaz çelik bazlı besleme suyu ısıtıcısı tipi U bükümlü borular için

• EN / DIN

  • EN 10216-5 basınç ve korozyona dayanıklı amaçlar için dikişsiz paslanmaz borular için

  • EN 10217-7 uygunsa kaynaklı paslanmaz basınç boruları için

  • DIN 28179 / DIN 28180 tüplü ısı değiştiricilerindeki U bükme geometri ve boyut toleransları için

• GOST

  • GOST 9941 korozyona dayanıklı hizmet için paslanmaz çelik borular, ısı değiştiricisi uygulamaları da dahil

• JIS

  • JIS G3463 kazan ve ısı değiştiricisi için paslanmaz çelik borular

• GB (Çin)

  • GB/T 13296 kazan ve ısı değiştiricisi için dikişsiz paslanmaz çelik borular

  • GB/T 14976 Sıvı taşıma için dikişsiz paslanmaz çelik borular, süreç boru hizmetleri için belirtildiğinde

Bu, çoğu uluslararası projeye ve kod gereksinimlerine uyan U şekilli boruların tedarik edilmesini sağlar.

4. ¢Bekleme, test ve belgelendirme ne olacak? ¢

• Tüpler, uygulanabilir tüp standartlarında izin verilen şekilde her parça üzerinde hidrostatik veya yıkıcı olmayan elektrikli testlere (dörgülü akım, ultrasonik) maruz kalır.

• Kritik hizmetler için granüler arası korozyon testi, PMI ve sertlik denetimleri gibi ek testler sağlanabilir.

• Sıcaklık sayısını, derecesini, boyutlarını, NDT'yi ve ısı işleme durumunu kapsayan değirmen test sertifikaları (örneğin EN 10204 3.1) sağlanır.

5Hizmetim için hangi malzemeyi tavsiye edersiniz?

• Genel su, buhar ve düşük klorürlü birçok ortam için, TP304/TP304L tipik olarak yeterlidir.

• Klorit içeren veya hafif agresif kimyasallar için, TP316/TP316L genellikle molibden içeriği ve iyileştirilmiş çukur direnci sayesinde daha güvenli bir seçimdir.

• Sık sıcaklık döngüsü olan yüksek sıcaklıklı hizmet için, TP321 (Ti-stabilize) veya TP347H genellikle tercih edilir.

Kimyasal Kompozisyon

Mekanik Özellikler

Uygulama Standartı

ASTM / ASME

• ASTM A213 / ASME SA213 ′′ kazanlar, süper ısıtıcılar ve ısı değiştiriciler için dikişsiz ferritik ve austenitik alaşımlı çelik borular

• ASTM A249 / ASME SA249 ️ kaynaklı austenitik kazan, süper ısıtıcı, ısı değiştiricisi ve kondansör tüpleri

• ASTM A688 / ASTM A803 austenitik ve ferritik paslanmaz besleme suyu ısıtıcısı ve U bükümlü borular

EN / DIN

• EN 10216-5 basınç amaçlı dikişsiz paslanmaz çelik borular

• EN 10217-7 basınç amaçlı kaynaklı paslanmaz çelik borular

• DIN 28179 / DIN 28180 tüpsel ısı değiştiricileri için borular ve U bükümleri; boyutlar, malzemeler ve bükme toleransları

GOST

• GOST 9941 GOST 9941 GOST 9941 GOST 9941 GOST 9941 GOST 9941 GOST 9941 GOST 9941 GOST 9941 GOST 9941 GOST 9941 GOST 9941 GOST

JIS

• JIS G3463 Boiler ve ısı değiştiricisi için paslanmaz çelik borular

GB (Çin)

• GB/T 13296 Boiler ve ısı değiştiricisi için dikişsiz paslanmaz çelik borular

• GB/T 14976 Sıvı taşımacılığı için dikişsiz paslanmaz çelik borular

Uygulama Alanları

Genel Uygulama Alanları

Yüksek korozyon direnci, sıcaklık kapasitesi ve kompakt geometri sayesinde paslanmaz çelik U şekilli borular yaygın olarak kullanılır:

• Kabuklu ısı değiştiricileri

• Kondensatörler ve besleme suyu ısıtıcıları

• Atık ısı kazanları ve ısıtıcı ısıtıcılar

• Elektrik santralleri ve yenilenebilir enerji ısı geri kazanım üniteleri

• Nükleer ve petrokimyasal işlem ekipmanları
