Paslanmaz Çelik Oluklu Boru Gaz Servisi için Sert Dalga Borusu, Isı Eşanjörü Sınıfı ve Korozyon Direnci
Ürün Ayrıntıları
Korozyona dayanıklı paslanmaz çelik borular
,Isı Eşanjörü Kalitesinde Paslanmaz Çelik Boru
,Sert Dalga Borusu Hassas Çelik Boru

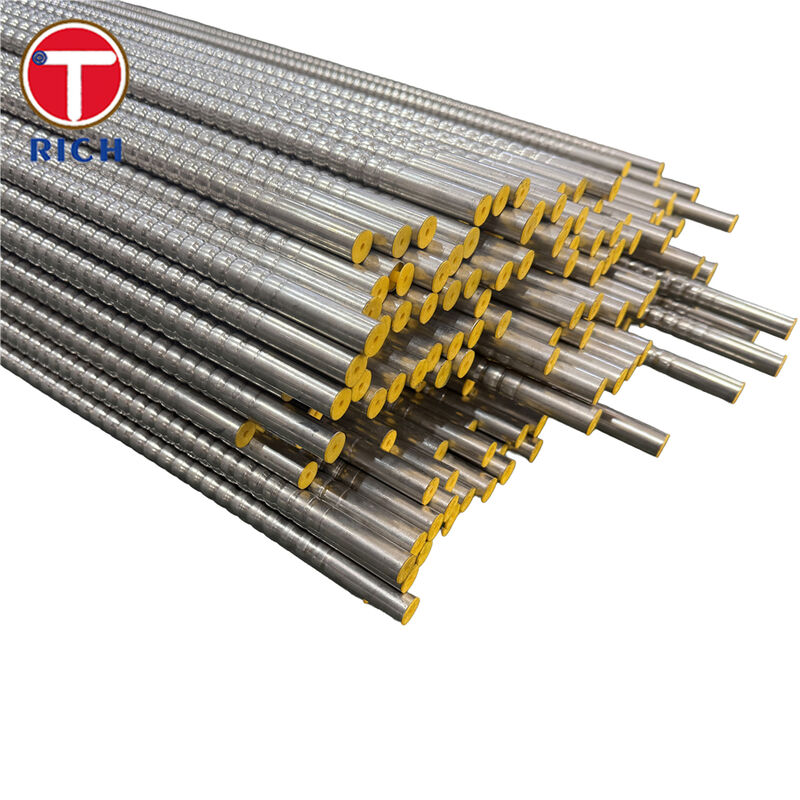

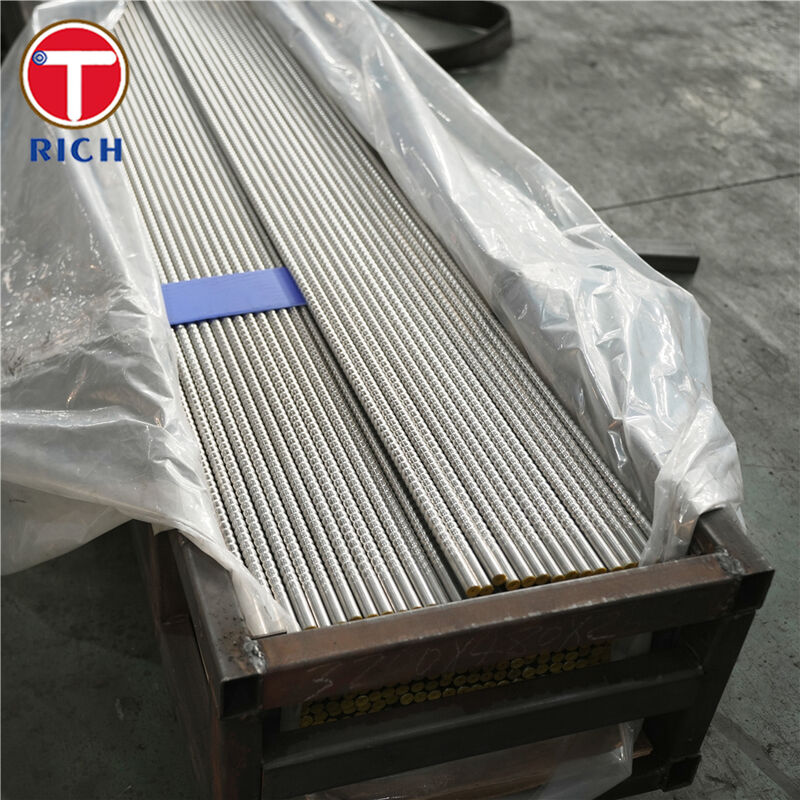

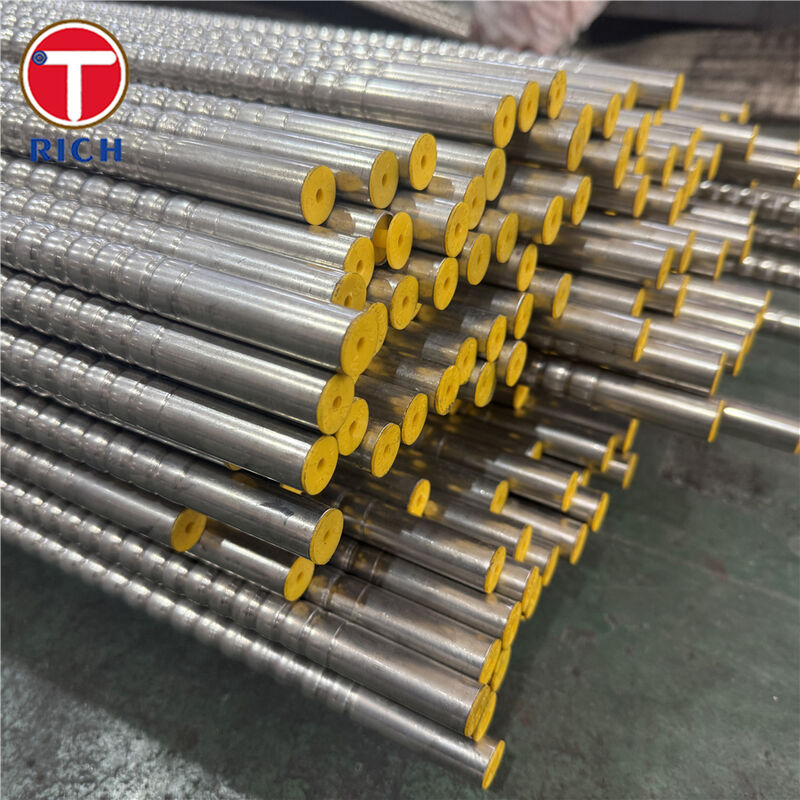

Gaz servisi için paslanmaz çelik dalgalanmış ısı değiştiricisi boruları (sert dalga boruları)
Malzeme
Bu ürün, dikişsiz (veya kaynaklı) madenlerden üretilen sert, ısı değiştiricisi sınıfı dalgalanmış paslanmaz çelik borusudur (dalga borusu).Belirtildiği takdirde) paslanmaz çelik borular ve daha sonra ısı aktarımını artırmak için spiral / halka şeklinde dalgalanmalar ile şekillendirilmiştirBu borular veya hareket tazminatı için esnek bir dalgalanmış hortum değil.
Yaygın malzeme seçenekleri arasında ASTM A213 TP304/TP304L/TP316/TP316L/TP321 bulunur ve korozyon riskine (kloridler), çalışma sıcaklığına ve üretim gereksinimlerine göre seçilir.
Özellikler
-

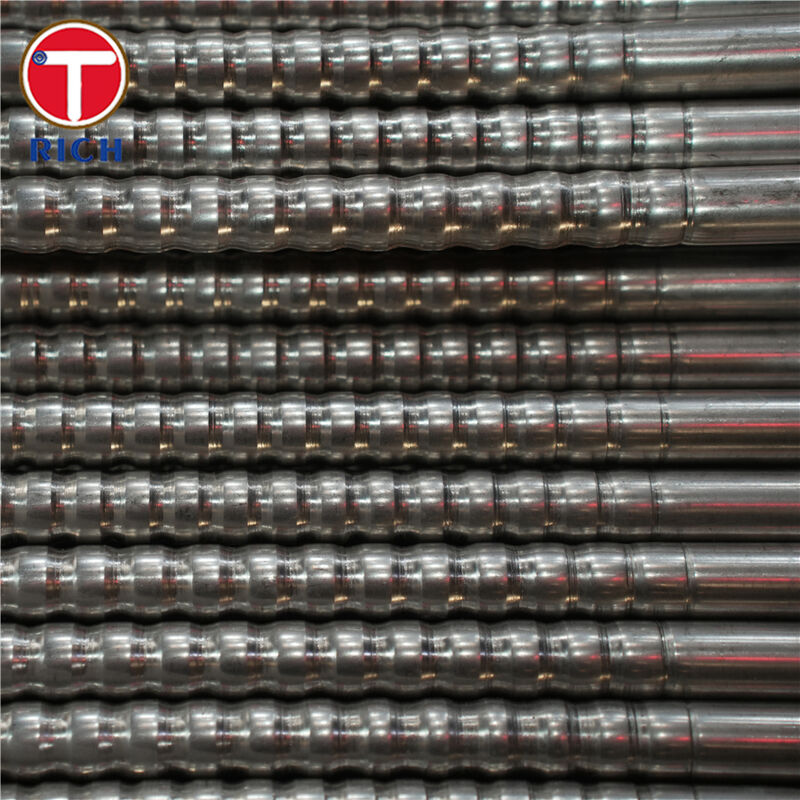

Tüp tipi: Isı değiştiricisi tüp kümeleri için katı dalgalanmış (spiral veya halka şeklinde)
-
Temel boru standardı (tipik): ASTM A213 (iğnesiz) / istek üzerine isteğe bağlı kaynaklı eşdeğerler
-
OD aralığı (tipik): 6×127 mm (özelleştirilebilir; ortak A213 besleme aralıkları ile uyumludur)
-
Duvar kalınlığı (tipik): 0.4~12.7 mm (özelleştirilebilir)
-
Dalgalanma geometri: Göreve göre uyarlanmış pitch, derinlik, spiral açısı ve tırmanış yarıçapı (sıcaklık aktarımı vs basınç düşüşü)
-
Teslim koşulları: Çözüm kızartılmış / turşulanmış veya parlak kızartılmış; düz uzunluklar veya belirtildiği gibi
Temel Özellikler
-
Termal sınır katmanının bozulması ve yakın duvar karışımının iyileştirilmesiyle daha yüksek ısı transferi performansı
-
Kompakt değişken tasarım potansiyeli (daha az alanla aynı görev veya aynı ayak izi ile daha yüksek görev)
-
Tüp levhaları, defler ve paket montajı için mühendislik dostu katılık (eğimli hortumlardan farklı olarak)
-
Sıcaklık ve duyarlılık kontrolü için malzeme seçenekleri (örneğin, 304L / 316L düşük karbonlu; 321 stabilize)
Bizim Avantajlarımız
-
Gelgitleme gerçekten ısı aktarımını iyileştirecek mi?
Evet, dalgalı borular duvarın yakınında türbülansı arttırır ve pürüzsüz borulara kıyasla ısı transferi katsayısını önemli ölçüde artırabilir. -
Ya basınç düşüşü? Çok mu yükselecek?
Geliştirilmiş borular her zaman ısı aktarımı ile basınç düşüşü arasında bir takas içerir. Bu yüzden izin verilen ΔP'ye uymak için dalgalanma hızı/derinliğini tasarlıyoruz. -
Gelgitleme boru kümelerinde titreşim riskini arttırır mı?
Bundle titreşimi, bilinen bir kabuk ve boru endişesidir. Gürültülü boru değişimcisi tasarımları, belirli yapılandırmalar altında daha iyi ısı aktarımı ve düşük boru bundle titreşimi elde edebilir. -
Bu esnek bir dalgalanmış hortum mu?
NOTE: Bu, sabit bir ısı değiştiricisi tüpüdür ve değiştiricilere (tüp levhaları/baffles) yerleştirilmek üzere tasarlanmıştır. -
Güvenilirlik ve tutarlılığı nasıl sağlıyorsunuz?
-
Tanınmış boru standartlarına göre üretilen taban boru (tipik: ASTM A213)
-
Seçenekli serap akımı / UT, PMI, boyut denetimi ve hidro/hava sızıntısı testi projenin gereksinimlerine göre
-
Dönüşüm geometrisinin kontrolü (dönüşme/derinlik) ve kabul edilen sınırların ötesinde incelemenin önlenmesi için şekillendirme sürecinin kontrolü
Kimyasal Kompozisyon
| Sınıf | C (max) | Mn (max) | P (max) | S (max) | Si (max) | Kr | Ni | Mo. | Ti |
|---|---|---|---|---|---|---|---|---|---|
| TP304 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 18.0 ¢20.0 | 8.0 ¢ 11.0 | - Evet. | - Evet. |
| TP304L | 0.035 | 2.00 | 0.045 | 0.030 | 1.00 | 18.0 ¢20.0 | 8.0 ¢12.0 | - Evet. | - Evet. |
| TP316 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 16.0 ¢18.0 | 10.0 ¢14.0 | 2.00 ¢3.00 | - Evet. |
| TP316L | 0.035 | 2.00 | 0.045 | 0.030 | 1.00 | 16.0 ¢18.0 | 10.0 ¢14.0 | 2.00 ¢3.00 | - Evet. |
| TP321 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 17.0 ¢19.0 | 9.0 ¢12.0 | - Evet. | 5 ((C+N) √0.70 |
Mekanik Özellikler
| Sınıf | Çekim dayanıklılığı (min) | Üretim Gücü (min) | Uzunluk (min) | Sertlik (max) |
|---|---|---|---|---|
| TP304 | 515 MPa | 205 MPa | % 35 | 192 HBW / 200 HV / 90 HRB |
| TP304L | 485 MPa | 170 MPa | % 35 | 192 HBW / 200 HV / 90 HRB |
| TP316 | 515 MPa | 205 MPa | % 35 | 192 HBW / 200 HV / 90 HRB |
| TP316L | 485 MPa | 170 MPa | % 35 | 192 HBW / 200 HV / 90 HRB |
| TP321 | 515 MPa | 205 MPa | % 35 | 192 HBW / 200 HV / 90 HRB |
Standartlar ASTM: ASTM A213
-
EN: EN 10216-5
-
GOST: yaygın paslanmaz boru siparişi 12X18H10T gibi sınıfları kullanır
-
JIS: JIS G3463
-
GB: GB/T 13296
Uygulama Alanları
Tipik endüstriler: gaz soğutucu/sıcaklatıcılar, kondansatörler, buharlaştırıcılar, rekuperatörler ve atık ısı geri kazanımı
Kullanıldığı yerler: tüp içi tüp değiştiricileri, kabuk ve tüp paketleri (ΔP izin verdiğinde) ve yüzgeçsiz kompakt görevli yükseltmeler
S: Ticaret şirketi misiniz yoksa üretici misiniz?
A: Üretici, aynı zamanda ticaret yapabilir.
S: Teslimat süreniz ne kadar?
A: Genel olarak, mallar stokta ise 10-15 gün veya mallar stokta değilse 30-40 gün,
Bu miktarına göre.
S: Örnekleri sağlıyor musunuz? Ücretsiz mi ekstra mı?
A: Evet, örneği ücretsiz olarak sunabiliriz, ancak nakliye masrafını ödememiz gerekir.
Ödeme şartlarınız nedir?
A: Ödeme <=2000USD, %100 önceden. Ödeme>=2000USD, %30 T/T önceden, nakliye öncesi bakiye.
Başka bir sorunuz varsa, lütfen benimle iletişime geçmekten çekinmeyin.
-
