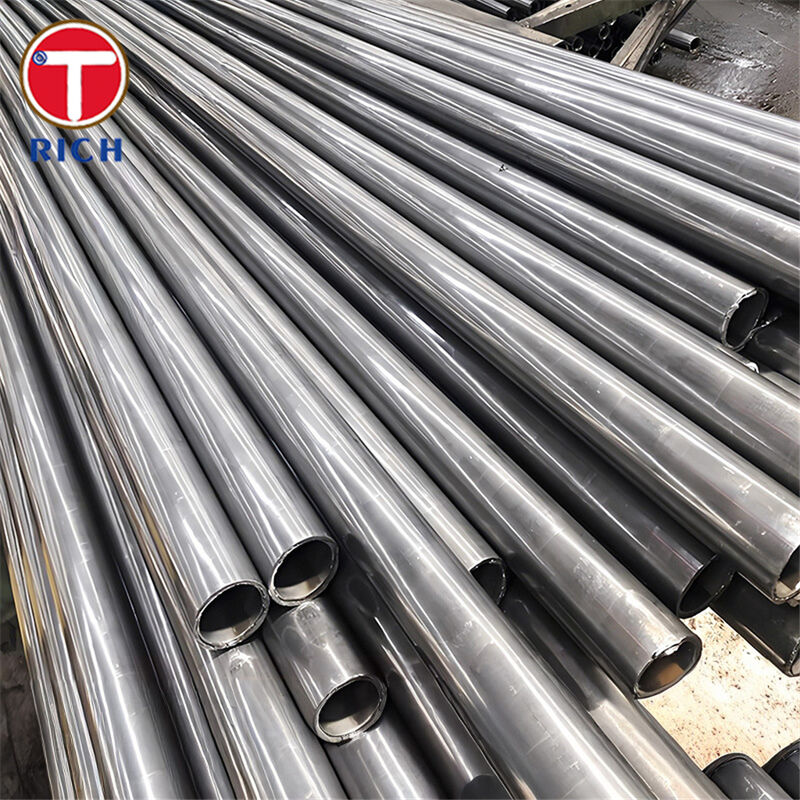

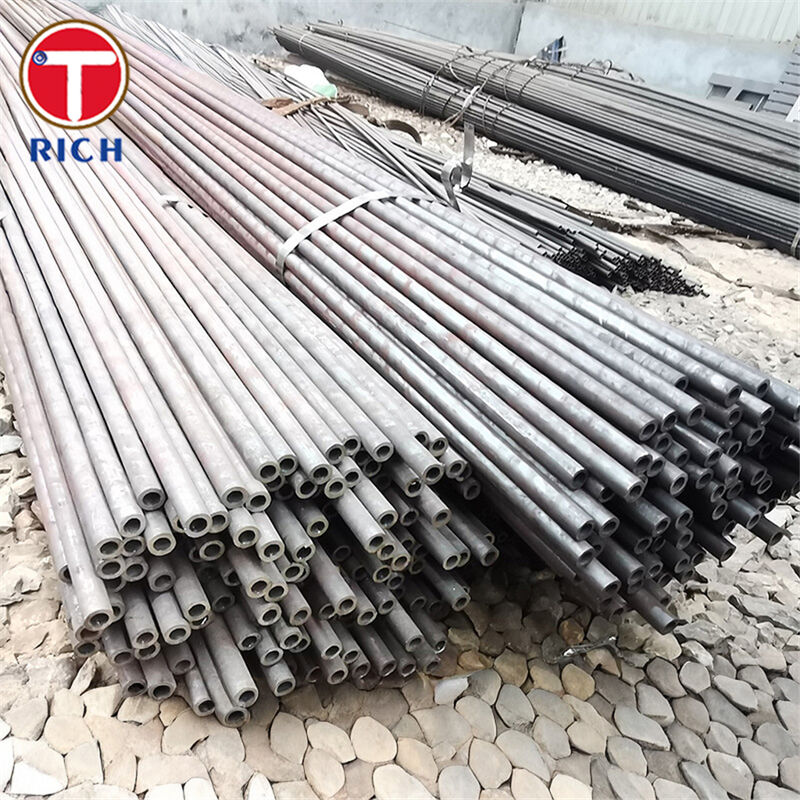

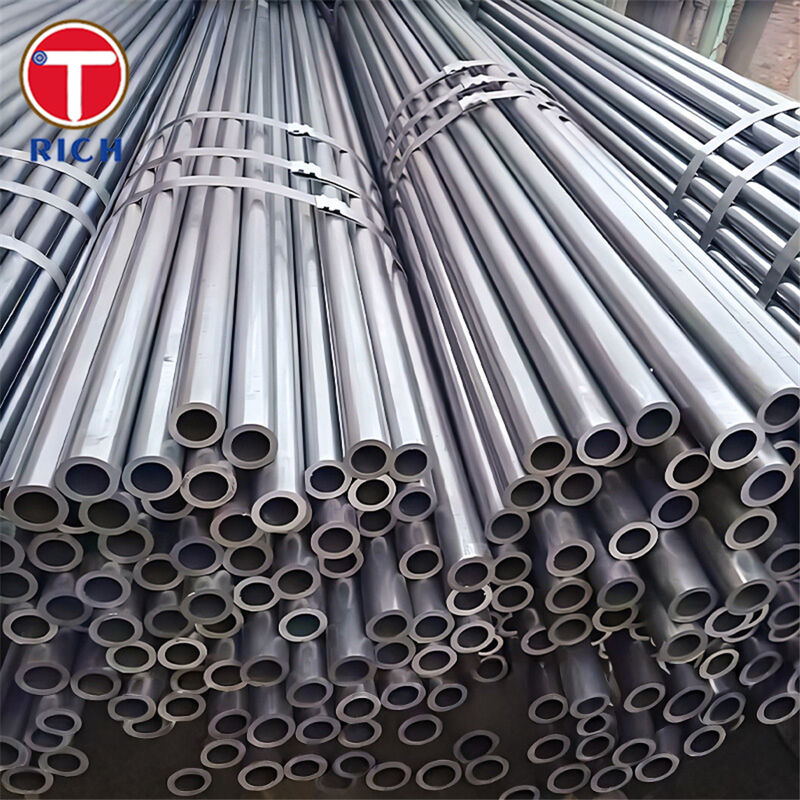

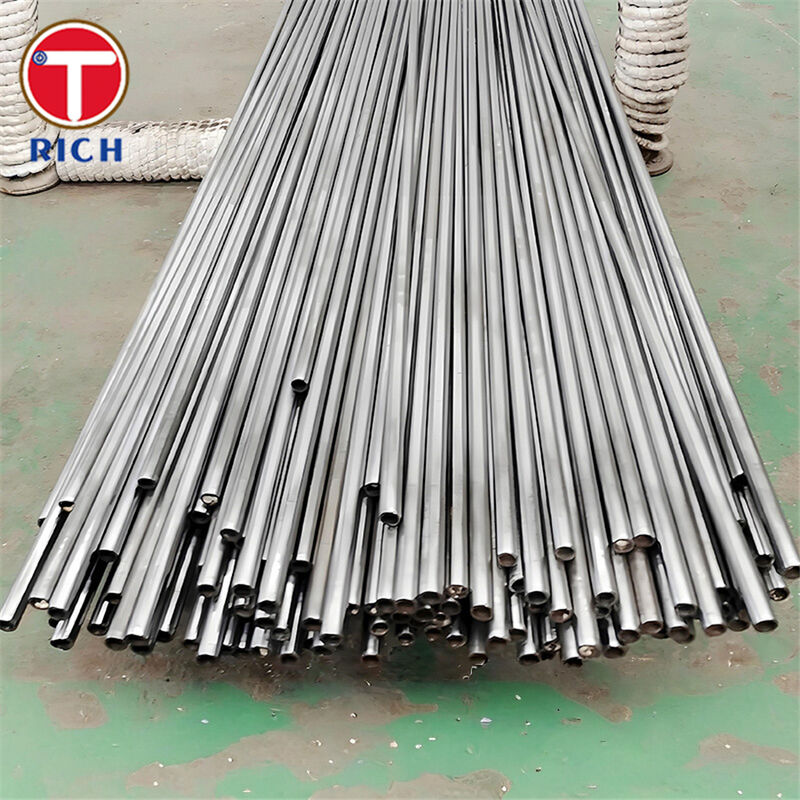

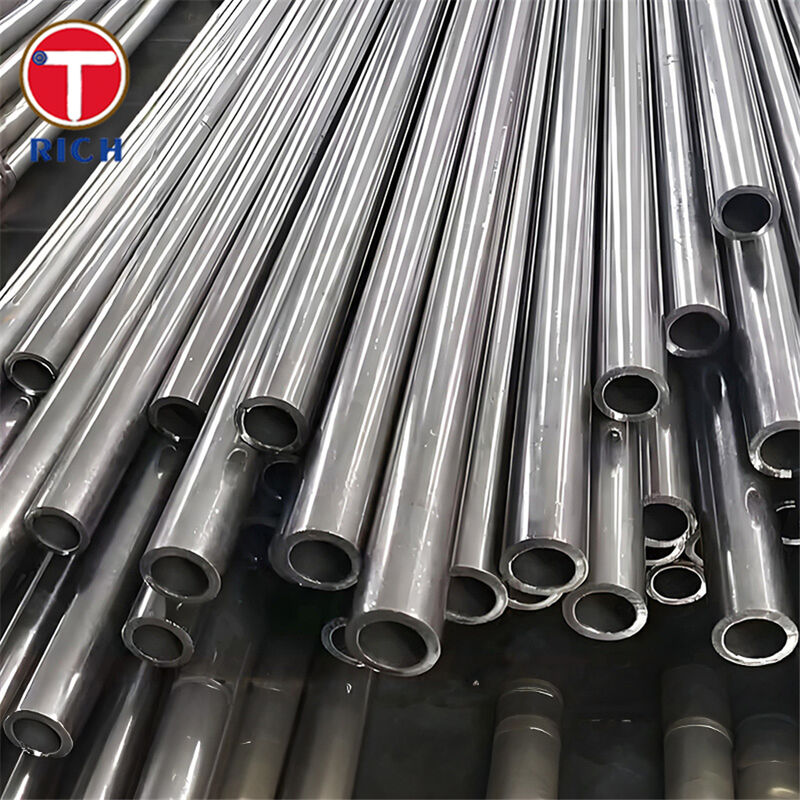

1.7734 (15CDV6) Boru — Krank milleri için Yüksek Mukavemetli Düşük Alaşımlı Dikişsiz Çelik Boru
Malzeme
1.7734 (15CDV6), krank milleri ve dönen parçaların güçlü bir ağırlık-mukavemet dengesi, yüksek yorulma kabiliyeti ve güvenilir tokluk gerektirdiği durumlarda yaygın olarak seçilen düşük karbonlu bir Cr-Mo-V yüksek mukavemetli düşük alaşımlı çeliktir. Havacılık ve motor sporları tedarik zincirlerinde yaygın olarak referans gösterilir ve diğer birçok yüksek mukavemetli alaşımlı çeliğe kıyasla kaynaklanabilirliği ile bilinir.
Özellikler
-
Ürün formu: Dikişsiz yuvarlak çelik boru (sıcak haddelenmiş ve/veya soğuk çekilmiş; gereksinime göre ısıl işlem).
-
Tipik tedarik uzunluğu: 1–7 metre; özel kesim mevcuttur.
-
Doğrusallık (tipik): 0.3–2 mm/m (tedarik sınıfına göre).
-
Teslimat durumu (yaygın): Tavlanmış / normalleştirilmiş / su verilmiş ve temperlenmiş (Q&T) hedef mukavemet seviyesine.
-
Denetim (tipik seçenekler): Boyutsal kontrol, kimyasal analiz, çekme/darbe testi ve talep üzerine UT/ET gibi tahribatsız muayene (proje gereksinimine bağlı olarak).
Temel Özellikler
-
Tokluk ile yüksek akma ve çekme mukavemeti (mukavemet seviyesi ısıl işlemle ayarlanabilir).
-
Yüksek mukavemetli bir çelik için iyi kaynaklanabilirlik profili (özellikle daha sıkı kaynak kontrolleri gerektiren birçok Cr-Mo sınıfına kıyasla).
-
Cr-Mo-V alaşımlaması, Q&T'den sonra kararlı özelliklere sahip miller ve krank milleri gibi yorulmaya kritik parçaları destekler.
Avantajlarımız
1) “Özellikleri kaybetmeden veya çatlamadan güvenle kaynak yapılabilir mi?”
-
15CDV6, birçok pratik uygulamada minimum özellik kaybıyla ve tipik olarak zorunlu kaynak sonrası ısıl işlem olmaksızın kolayca kaynaklanabilir olarak yaygın bir şekilde tanımlanır.
-
Karşılaştırma için, 4140 gibi yaygın Cr-Mo çelikleri genellikle sıkı ön ısıtma/kontrollü prosedürler gerektirir ve sertleştirilmiş ve temperlenmiş durumda kaynak yapılması sıklıkla tavsiye edilmez. İmalat rehberliği sağlıyoruz ve kaynak işleminizin bir parçasıysa, imalata uygun bir durumda tedarik edebiliriz.
2) “Krank mili yorulma ömrü için hangi mukavemet seviyesini belirtmeliyim?”
3) “Tokluk/darbe performansını kontrol ediyor musunuz?”
4) “İşlenebilirlik ve boyutsal kararlılık krank mili işleme için uygun olacak mı?”
5) “Standartlar arasında eşdeğerliliği nasıl teyit edebilir ve yanlış bir ikame yapmaktan kaçınabilirim?”
Kimyasal Bileşim
| Sınıf |
Standart sistem (tipik referans) |
C |
Si |
Mn |
Cr |
Mo |
V |
P |
S |
| 15CDV6 (1.7734) |
AIR 9160C (yaygın olarak referans alınır) |
0.12–0.18 |
≤0.20 |
0.80–1.10 |
1.25–1.50 |
0.80–1.00 |
0.20–0.30 |
≤0.020 |
≤0.015 |
| 42CrMo4 (1.7225) |
DIN EN ISO 683-2 / EN ailesi |
0.38–0.45 |
0.10–0.40 |
0.60–0.90 |
0.90–1.20 |
0.15–0.30 |
— |
≤0.025 |
≤0.035 |
| AISI 4140 |
ASTM A29 (yaygın olarak referans alınır) |
0.36–0.44 |
0.10–0.40 |
0.65–1.10 |
0.75–1.20 |
0.15–0.35 |
— |
≤0.04 |
≤0.04 |
| SCM435 |
JIS G4053 |
0.33–0.38 |
0.15–0.35 |
0.60–0.90 |
0.90–1.20 |
0.15–0.30 |
— |
≤0.03 |
≤0.03 |
| 30KhGSA (30ХГСА) |
GOST 4543 (yaygın olarak referans alınır) |
0.28–0.34 |
0.90–1.20 |
0.80–1.10 |
0.80–1.10 |
— |
— |
≤0.025 |
≤0.025 |
Veriler yayınlanmış sınıf referanslarından/veri sayfalarından derlenmiştir.
Mekanik Özellikler
Not: Mekanik özellikler kesit boyutuna ve ısıl işleme göre değişir. Aşağıdaki değerler yaygın olarak yayınlanan Q&T / işlenmiş koşulları yansıtır.
| Sınıf |
Koşul temeli (örnek) |
Akma / Kanıt (MPa) |
Çekme (MPa) |
Uzama (%) |
Darbe (örnek) |
| 15CDV6 (1.7734) |
İşlenmiş Ø16–40 mm (örnek) |
≥930 |
1080–1280 |
≥10 |
— |
| 42CrMo4 (1.7225) |
Q&T, yuvarlak 16–40 mm |
≥750 |
1000–1200 |
≥11 |
≥35 J (Charpy-V) |
| AISI 4140 |
Isıl işlem görmüş durum “T” (örnek tablo) |
≥665 (0.2% kanıt) |
850–1000 |
≥13 |
≥50 J (Charpy) |
| SCM435 |
Bildirilen minimum değerler (örnek) |
≥835 |
≥985 |
≥12 |
≥63 J (Akv) |
| 30KhGSA (30ХГСА) |
Q&T örneği (Ø25 bar listesi) |
830 |
1080 |
10 |
490 kJ/m² (KCU) |
Veriler yayınlanmış sınıf referanslarından/veri sayfalarından derlenmiştir.
Standartlar ve Uygunluk
-
ASTM (benzer alaşımlı borular/kimya için tipik referanslar):
ASTM A519 (dikişsiz mekanik borular); ASTM A29/A29M (41xx aileleri için kimya referansı, örn. 4140).
-
EN (mekanik borular ve Q&T alaşımlı çelikler için yaygın rotalar):
EN/ISO 683-2 (Q&T alaşımlı çelikler; 42CrMo4'ü içerir); proje bazlı boru tedariki genellikle son kullanımına bağlı olarak EN dikişsiz boru standartlarına uygundur.
-
GOST:
GOST 4543 (alaşımlı yapısal çelikler); GOST 8731 / GOST 8733 (sınıf listelerinde gösterilen dikişsiz boru referansları).
-
JIS:
JIS G4053 (makine yapısal kullanımı için SCM serisi alaşımlı çelikler).
-
GB (Çin):
Cr-Mo ailesi için yaygın eşdeğerler şunları içerir: GB/T 3077 (42CrMo) (genellikle 42CrMo4 / 4140 ile çapraz referanslıdır).
Uygulama Alanları
Geniş endüstriler: otomotiv ve motor sporları tahrik hattı parçaları, havacılık yapıları, ağır makineler, enerji ekipmanları.
Krank mili değer zincirinde nerede kullanıldığı:
-
Krank mili gövdesi/boş işleme: ağırlık azaltma konseptleri veya özel tasarımlar için yüksek mukavemetli boru/stok.
-
İlgili dönen bileşenler: bağlantı çubukları, miller, akslar, dişli/tahrik elemanları—özellikle yorulma direncinin ve Q&T mukavemet kararlılığının kritik olduğu yerlerde.
