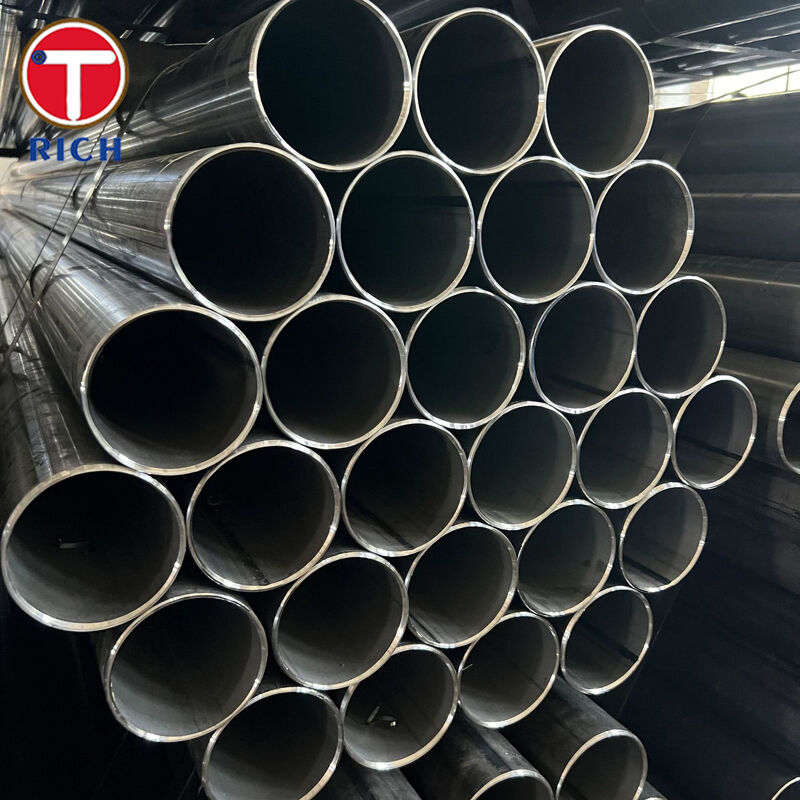

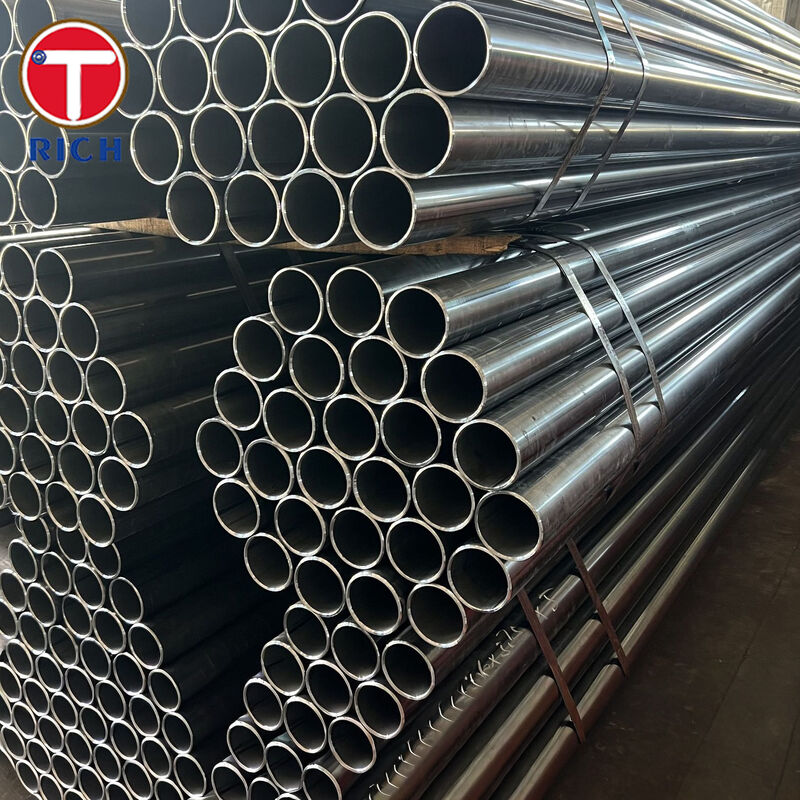

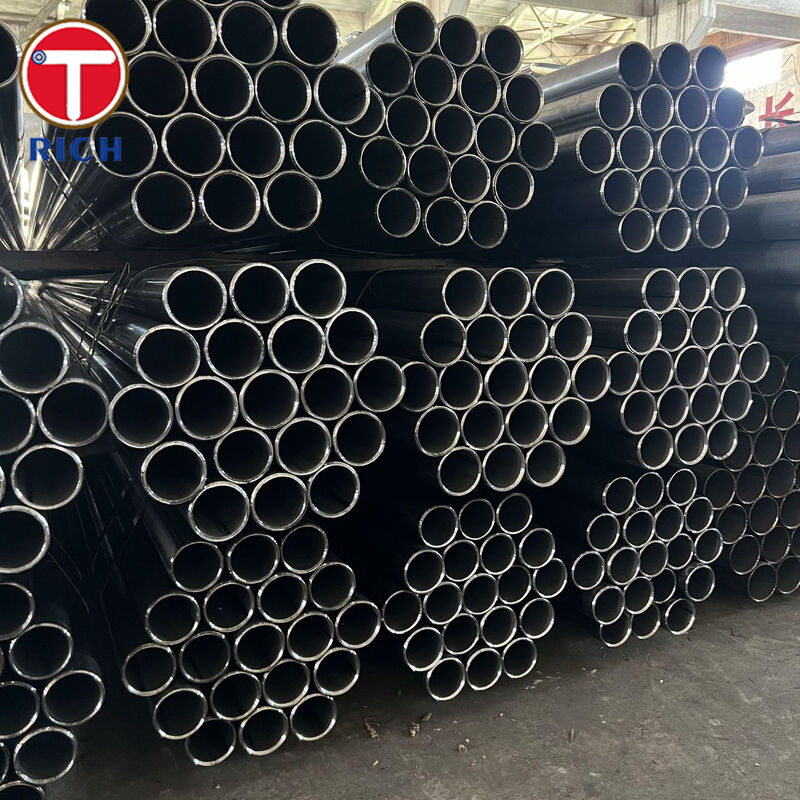

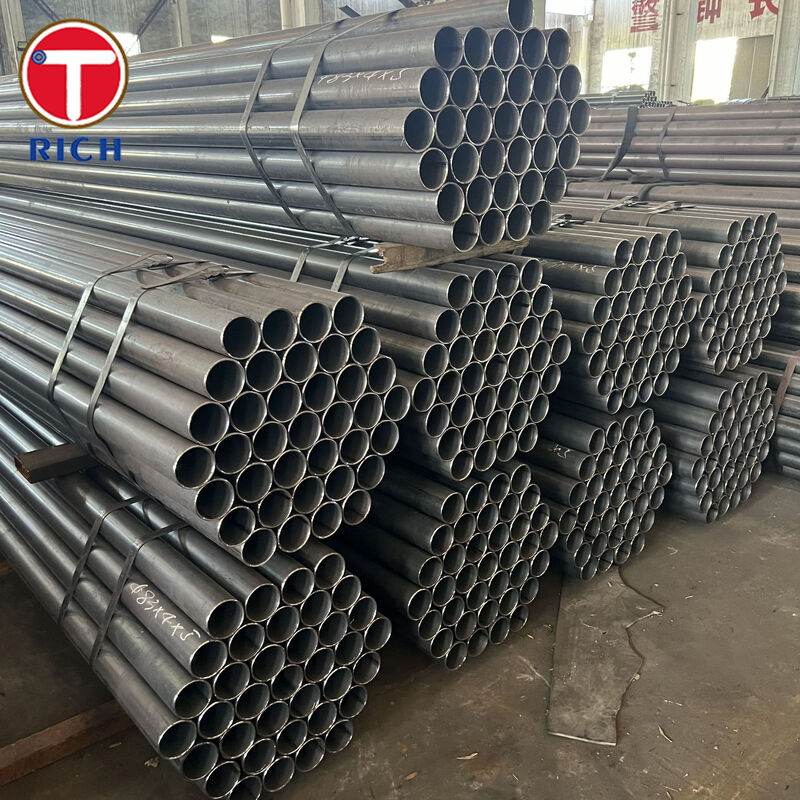

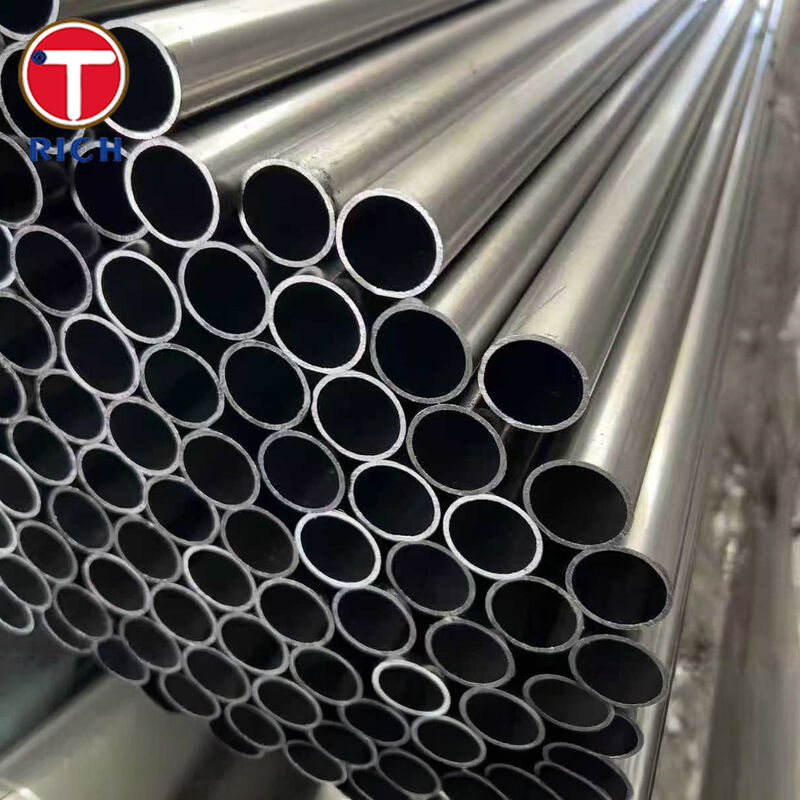

CDW Boru (Küçük Çap) — Otomotiv Parçaları için Soğuk Çekilmiş Kaynaklı Hassas Çelik Boru
Malzeme
Bu ürün bir Soğuk Çekilmiş Kaynaklı (CDW) hassas çelik borudur: çelik şerit şekillendirilir ve kaynaklanır bir boruya dönüştürülür, ardından soğuk çekilir elde etmek için yüksek boyutsal doğruluk, daha iyi eşmerkezlilik ve daha pürüzsüz bir yüzey—kararlı montaj, tekrarlanabilir şekillendirme ve tutarlı mekanik performans gerektiren otomotiv bileşenleri için idealdir.
Özellikler
-
Tip: Kaynaklı soğuk çekilmiş hassas boru (CDW)
-
Boyut odağı: Küçük çap (tipik otomotiv aralıkları; özel mevcuttur)
-
Sipariş boyutları: OD/ID, OD/WT veya ID/WT (gerektiği gibi)
-
Teslimat koşulları (uygulamaya göre seçin): +C, +LC, +SR, +A, +N
-
Yüzey kalitesi: Pürüzsüz iç/dış yüzeyler; standart maksimum yüzey pürüzlülüğü gereksinimi belirtilebilir
-
Denetim: Boyutsal kontroller, çekme testi, görsel inceleme; isteğe bağlı pürüzlülük raporlaması ve tahribatsız muayene belirtilebilir
-
Korozyon koruması ve ambalaj: Aksi kararlaştırılmadığı sürece genellikle geçici korozyon koruması sağlanır
Temel Özellikler
-
Hassas OD/ID ve duvar kontrolü otomatik montaj ve sıkı geçme parçaları için
-
Geliştirilmiş yüzey kalitesi soğuk çekmeden sonra, düşük sürtünmeli hareketli parçaları ve temiz şekillendirmeyi destekler
-
Kararlı mekanik özellikler teslimat koşulu (+SR / +N genellikle dengeli mukavemet ve şekillendirilebilirlik için seçilir) ile seçilebilir
-
İyi kaynaklanabilirlik ve şekillendirilebilirlik bükme, genişletme, alevlendirme ve sonraki imalat için
Avantajlarımız
-
“Robotik/otomatik montaj için sıkı toleransları ve yüzey gereksinimlerini koruyabilir misiniz?”
Evet. Hassas uygulamalar, tanımlanmış tolerans sistemleri ve belirtilen maksimum yüzey pürüzlülüğü gereksinimi ile desteklenir; ek pürüzlülük ölçümü/raporlaması da kararlaştırılabilir. -
“Kaynak dikiş bütünlüğünü nasıl sağlıyor ve gizli kusurları nasıl önlüyorsunuz?”
Belirtildiği gibi tahribatsız muayene (NDT) (örneğin, boylamsal kusurlar ve sızdırmazlık doğrulaması için girdap akımı testi) ile borular sağlayabiliriz. Girdap akımı prensipleri ve kabul esaslı denetim, kaynaklı boru kalite kontrolü için yaygın olarak kullanılmaktadır. -
“Denetimler için tam izlenebilirlik ve denetim sertifikaları sağlıyor musunuz?”
Evet. EN 10204 denetim belgelerini (örneğin, gerektiği gibi 3.1/3.2) destekliyoruz ve işaretleme seçenekleri (belirtildiğinde döküm/ısıl işlem tanımlaması dahil) aracılığıyla ısıl işlem/parti izlenebilirliğini koruyabiliriz.
Kimyasal Bileşim
| Sınıf | Çelik No. | C maks. | Si maks. | Mn maks. | P maks. | S maks. | Al (toplam) min |
|---|---|---|---|---|---|---|---|
| E155 | 1.0033 | 0.11 | 0.35 | 0.70 | 0.025 | 0.025 | 0.015 |
| E195 | 1.0034 | 0.15 | 0.35 | 0.70 | 0.025 | 0.025 | 0.015 |
| E235 | 1.0308 | 0.17 | 0.35 | 1.20 | 0.025 | 0.025 | 0.015 |
| E275 | 1.0225 | 0.21 | 0.35 | 1.40 | 0.025 | 0.025 | 0.015 |
| E355 | 1.0580 | 0.22 | 0.55 | 1.60 | 0.025 | 0.025 | 0.020 |
Mekanik Özellikler
| Sınıf | Çelik No. | +SR: Rm min (MPa) | +SR: ReH min (MPa) | +SR: A min (%) | +N: Rm (MPa) | +N: ReH min (MPa) | +N: A min (%) |
|---|---|---|---|---|---|---|---|
| E155 | 1.0033 | 350 | 245 | 18 | 270–410 | 155 | 28 |
| E195 | 1.0034 | 370 | 260 | 18 | 300–440 | 195 | 28 |
| E235 | 1.0308 | 440 | 325 | 14 | 340–480 | 235 | 25 |
| E275 | 1.0225 | 510 | 375 | 12 | 410–550 | 275 | 22 |
| E355 | 1.0580 | 590 | 435 | 10 | 490–630 | 355 | 22 |
Standartlar
-
ASTM: ASTM A513 (ERW mekanik boru; CDW/DOM tipi bitirme tipi/gereksinime göre belirtilir)
-
EN: EN 10305-2 (kaynaklı soğuk çekilmiş hassas borular; teslimat koşulları +C/+LC/+SR/+A/+N)
-
GOST: GOST 10704 (elektrik kaynaklı çelik borular; kaynaklı boru tedarik zincirleri için yaygın olarak referans alınır)
-
JIS: JIS G3445 (makine yapısal amaçlı karbon çelik borular)
-
GB: GB/T 24187 (soğuk çekilmiş hassas tek kaynaklı çelik borular)
Uygulama Alanları
Birincil endüstriler: Otomotiv, genel mühendislik, makine imalatı, hidrolik/pnömatik ile ilgili montajlar ve hassas yapılar.
Otomotivde kullanıldığı yerler (örnekler):
-
Amortisör / damper bileşenleri (iç borular, manşonlar)
-
Direksiyon ve şasi parçaları (ara parçalar, manşonlar, destek boruları)
-
Koltuk yapıları ve güvenlik alt montajları (hassas yapısal borular)
-
Tutarlı ID/OD gerektiren işlenmiş boru parçaları geçme, burçlar ve yatak yuvaları için
