ASTM A179 Sıcaklık Değiştiricileri için Soğuk Çekişsiz Düşük Karbonlu Çelik U Bend Tüp
Ürün Ayrıntıları
Soğuk Çekilmiş Dikişsiz U Bükme Borusu
,Düşük Karbonlu Çelik U-Boru
,Eşanjör U-Şekilli Boru
ASTM A179 U-Bükümlü Boru — Isı Eşanjörleri için Soğuk Çekilmiş Dikişsiz Düşük Karbonlu Çelik Borular
Malzeme

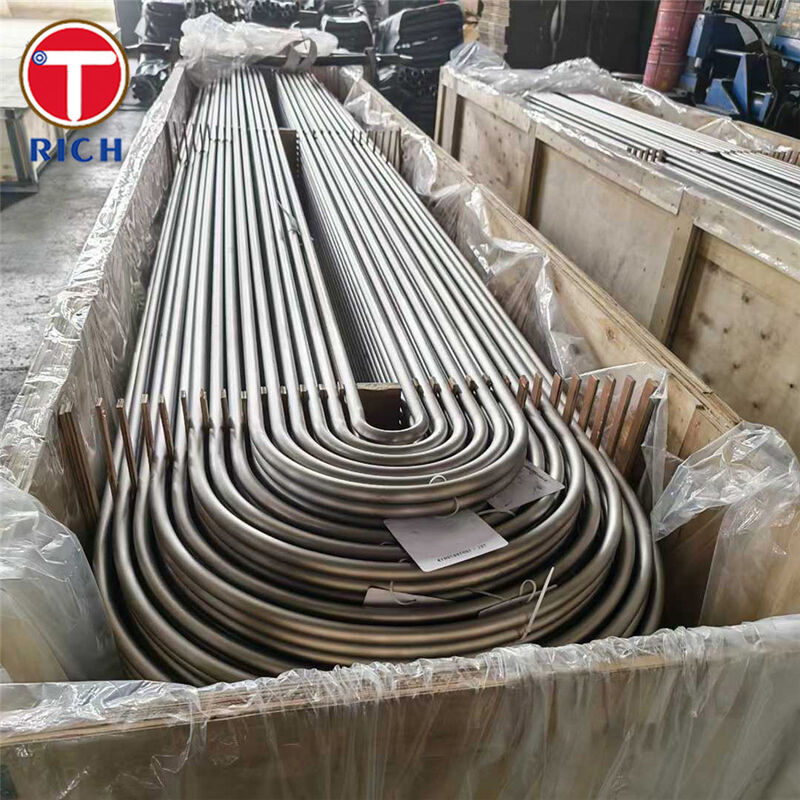

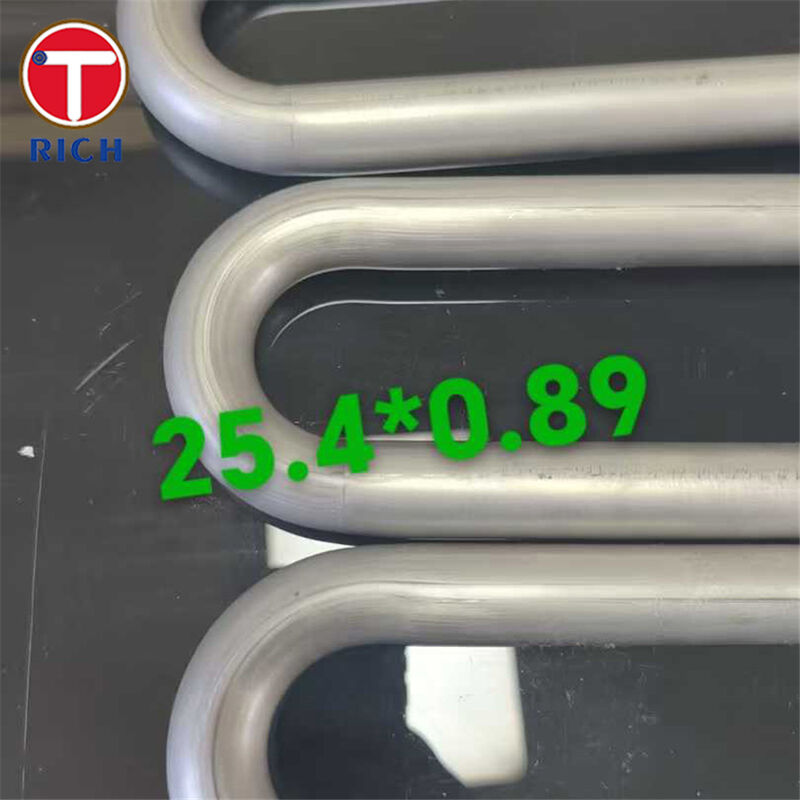

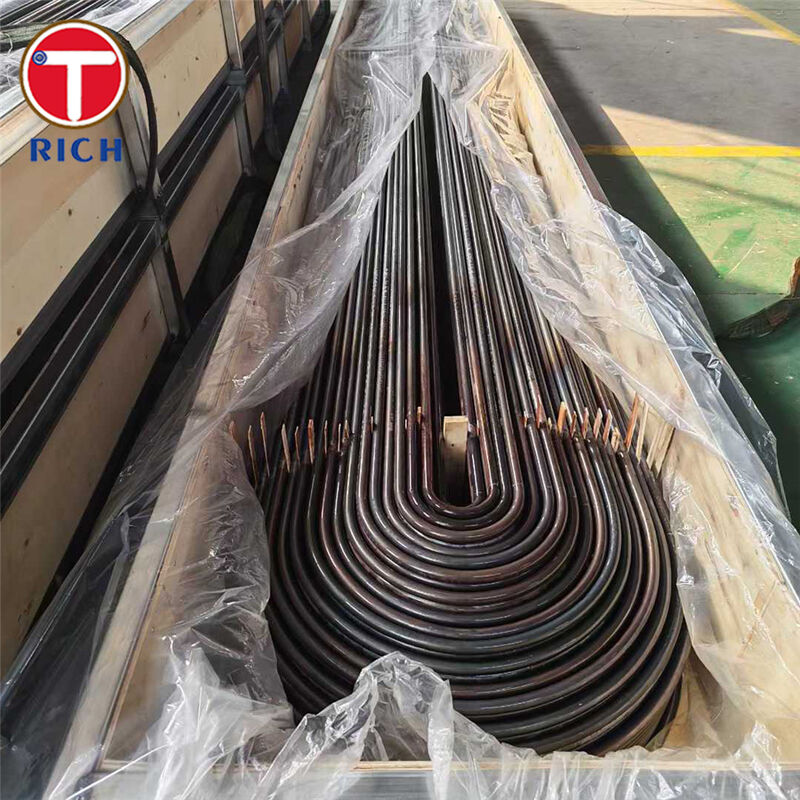

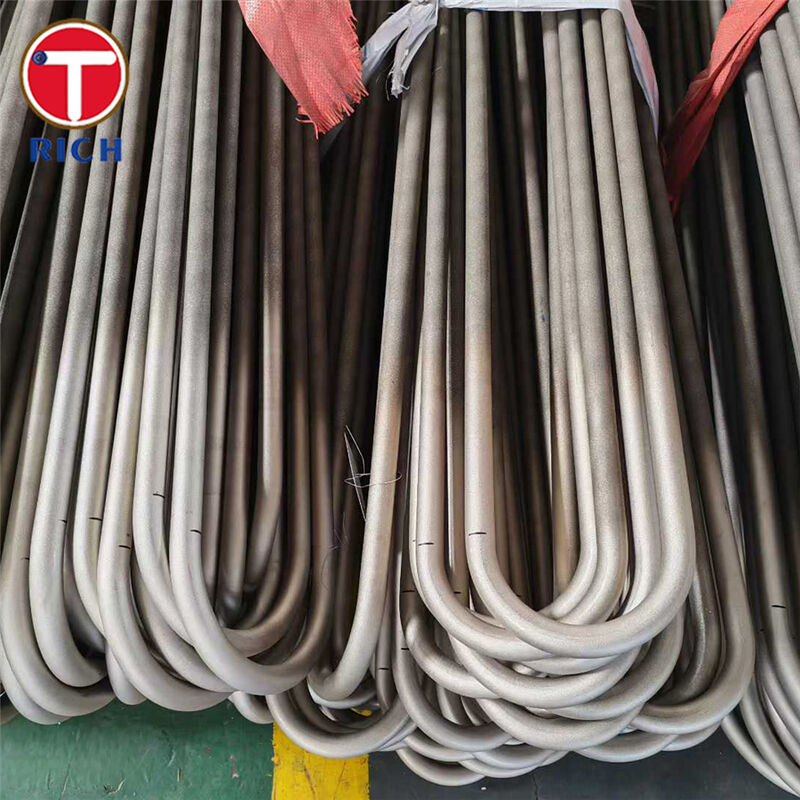

ASTM A179 U-bükümlü borular, kabuk ve boru tipi ısı eşanjörleri, kondenserler, soğutucular ve benzeri ısı transfer ekipmanları için U şeklinde oluşturulmuş dikişsiz, soğuk çekilmiş düşük karbonlu çelik borulardır. Ana boru, dikişsiz işlem ve soğuk çekme ile üretilir, daha sonra boyutsal kararlılığın ve yüzey durumunun sıkı kontrolü ile gerekli yarıçap/bacak uzunluğuna bükülür.
Şartname
-
Ürün tipi: Isı eşanjörleri için U-bükümlü (U-boru)
-
Ana malzeme / standart: ASTM A179 / A179M (genellikle benzer tedarik dili için SA179 olarak anılır)
-
Üretim rotası: Dikişsiz → soğuk çekilmiş → U-bükme (çizime göre)
-
Tipik ana boru OD aralığı (ASTM A179 kapsamı): 1/8" ila 3" (3.2–76.2 mm)
-
Temel U-büküm parametreleri (özelleştirilmiş):
-
Bükme yarıçapı (CLR), bacak uzunluğu, teğet uzunluğu, düz uzunluk, uç yüzeyi
-
Bükümde kontrollü ovalite ve duvar incelmesi (ölçülebilir ve raporlanabilir)
-
Temel Özellikler
-
Mükemmel ısı transfer uygunluğu: pürüzsüz OD/ID, tutarlı duvar, soğuk çekilmiş borulardan kararlı geometri
-
Güvenilir şekillendirme performansı: düşük karbonlu kimya, boru-borulu levha montajı için yaygın olarak gerekli olan bükme, genişletme ve haddeleme işlemlerini destekler
-
Kalite doğrulaması: kimya kontrolü + mekanik test + tipik boru testleri (örneğin, sertlik/düzleştirme/parlama/hidrostatik veya siparişe göre NDT seçenekleri)
Avantajlarımız
-
U-bükümde duvar incelmesini ve ovaliteyi nasıl kontrol ediyorsunuz?
Bükme takımlarını, yağlamayı ve şekillendirme parametrelerini kontrol ediyoruz ve büküm alanı ölçümleri (ovallik ve duvar incelmesi) sağlayabiliriz. Birçok alıcı, U-borular için limitler (örneğin, ovallik ve incelme sınırları) belirtir; proje kriterlerinize göre üretim ve denetim yapabilir ve denetim kayıtları sağlayabiliriz. -
Hangi denetimleri ve belgeleri alacağım?
Isı/parti ve Değirmen Test Sertifikası (istek üzerine EN 10204 3.1 mevcuttur) ile tam izlenebilirlik sağlıyoruz, ayrıca ASTM boru gereksinimleri (kimyasal/ürün analizi ve mekanik doğrulama; belirtildiğinde hidrostatik veya tahribatsız test) kapsamındaki gerekli testlere uygunluk sağlıyoruz. -
Kirlenmeyi ve nakliye hasarını (ısı eşanjörleri için kritik) nasıl önlüyorsunuz?
Boruların uçlarını ve iç temizliği nakliye ve depolama sırasında korumak için kontrollü bitirme ve paketleme uygulamalarını (kesme/çapak alma/temizleme, uç kapakları/sızdırmazlık ve ihracat paketleme) takip ediyoruz.
Kimyasal Bileşim
| Sınıf / Standart | C | Si | Mn | P | S | Cr | Ni | Cu | Mo | V | Nb | Ti | Al |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ASTM A179 | 0.06–0.18 | ≥175 | 0.27–0.63 | ≤0.035 | ≤0.035 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 |
| — | 0.06–0.18 | ≤0.25 | 0.27–0.63 | ≤0.035 | ≤0.035 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 |
| ≥35 | ≤0.27 | ≥0.10 | ≤0.93 | ≤0.035 | ≤0.035 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 |
| EN 10216-2 P235GH (1.0345) | ≤0.16 | ≤0.35 | ≤1.20 | ≤0.025 | ≤0.020 | ≤0.30 | ≤0.30 | ≤0.30 | ≤0.08 | ≤0.02 | ≤0.01 | ≤0.04 | ≥0.02 |
| ≥25 | ≤0.18 | ≤0.35 | 0.30–0.60 | ≤0.035 | ≤0.035 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 |
Not: “—” o sınıf için belirtilen özetlerde belirtilmediğini gösterir.
Mekanik Özellikler (5 Referans Sınıf)
| Sınıf / Standart | Çekme Dayanımı (MPa) | Akma Dayanımı (MPa) | Uzama (%) | Sertlik |
|---|---|---|---|---|
| ASTM A179 | — | ASTM A192 | ||
| — | — | ASTM A192 | ≥325 | ≥180 |
| ≥35 | ≤77 HRB | ASTM A210 Gr. A-1 | ≥415 | ≥255 |
| ≥30 | ≤79 HRB | EN 10216-2 P235GH (T ≤ 16 mm referansı) | 360–500 | ≥175 |
| ≥25 | — | JIS G 3461 STB340 | ≥340 | ≥175 |
≥35
-
—
-
Standartlar
-
ASTM: ASTM A179/A179M (ana boru) + ASTM A450/A450M (karbon/düşük alaşımlı çelik borular için genel gereksinimler)
-
EN: EN 10216-2 (yüksek sıcaklık özelliklerine sahip basınç amaçlı dikişsiz borular; örneğin, P235GH)
-
GOST: GOST 8733 (soğuk deforme dikişsiz borular için teknik gereksinimler) + GOST 8734 (soğuk şekillendirilmiş dikişsiz borular için boyut aralığı)
JIS: JIS G 3461 (karbon çeliği kazan ve ısı eşanjör boruları; örneğin, STB340)
-
GB: GB/T 3639 (dikişsiz soğuk çekilmiş/soğuk haddelenmiş hassas borular) ve belirtildiğinde kazan servisi için GB 3087 gibi proje odaklı seçimler
-
Uygulama Alanları
-
Enerji üretimi ve kazanlar: kondenserler, besleme suyu ısıtıcıları, ekonomizörler (U-boru demetleri)
Petrol ve gaz / rafinasyon: soğutucular, kondenserler, ısı geri kazanım eşanjörleri
U-büküm geometrisi, kompakt çok geçişli akış yolları ve verimli demet düzeni sağlamak için öncelikle kabuk ve boru tipi eşanjörlerde kullanılır.
U-büküm geometrisi, kompakt çok geçişli akış yolları ve verimli demet düzeni sağlamak için öncelikle kabuk ve boru tipi eşanjörlerde kullanılır.
S: Ticaret şirketi misiniz yoksa üretici mi?
C: üretici, aynı zamanda ticaret de yapabilir.
S: Teslim süreniz ne kadar?
C: Genel olarak konuşursak, mallar stokta ise 10-15 gündür veya mallar stokta değilse 30-40 gündür,
miktara göre değişir.
S: Örnekler sağlıyor musunuz? ücretsiz mi yoksa ekstra mı?
C: Evet, numuneyi ücretsiz olarak sunabiliriz ancak navlun bedelini ödemeniz gerekir.S: Ödeme koşullarınız nedir?C: Ödeme
-
