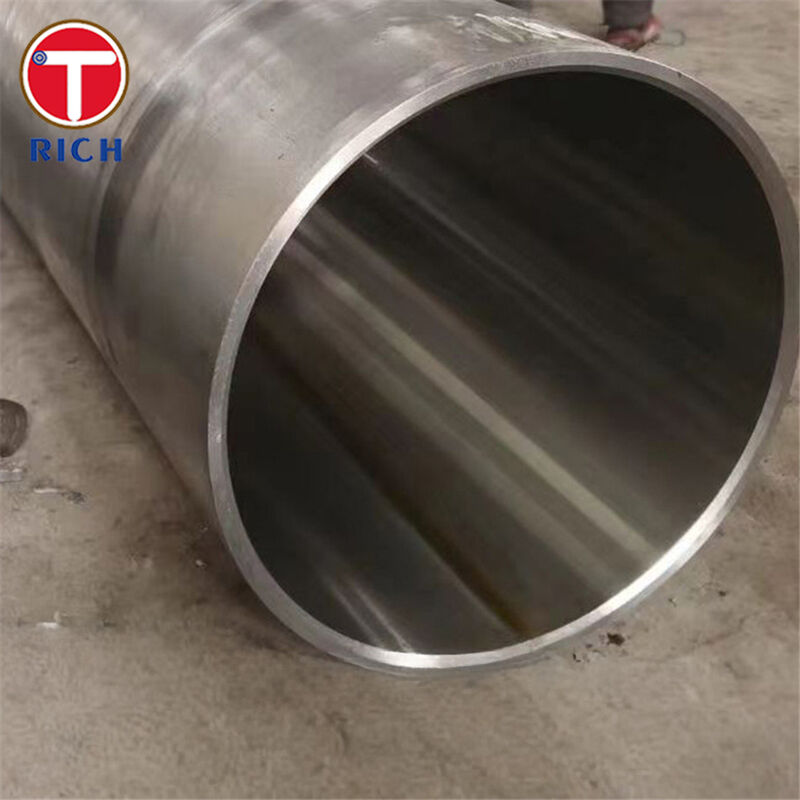

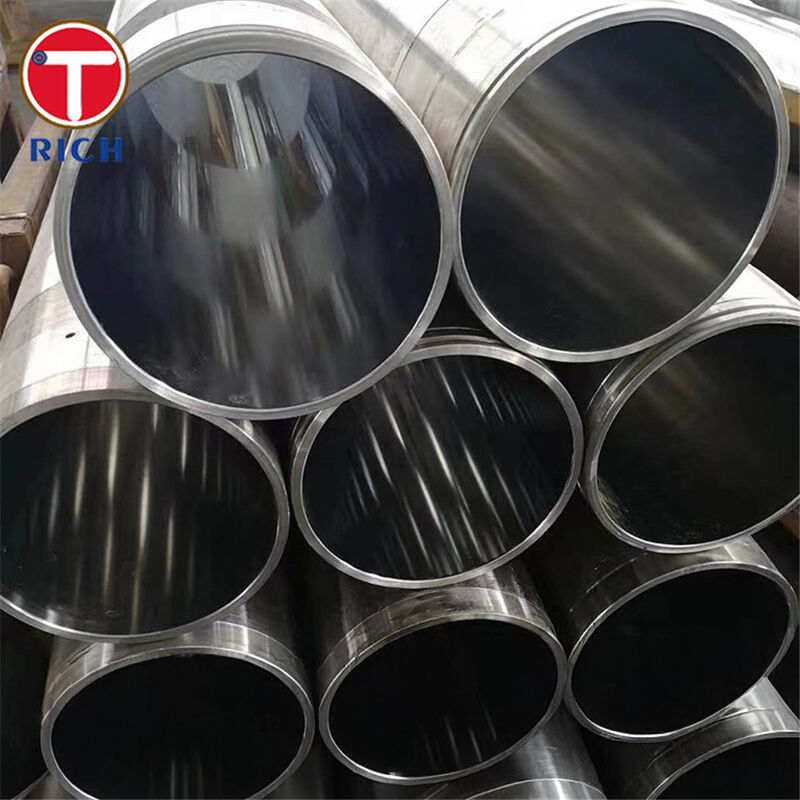

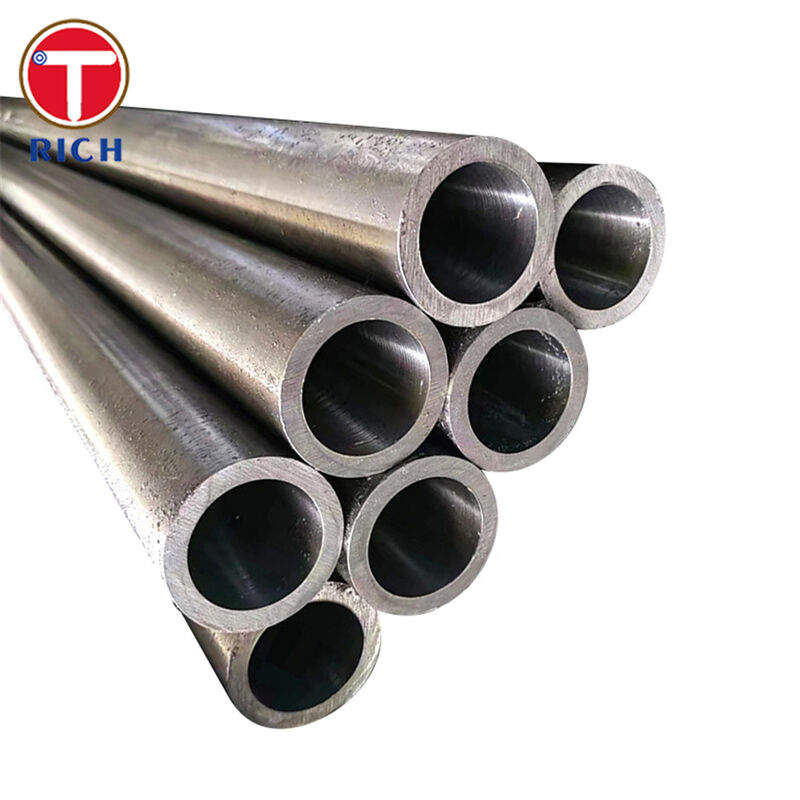

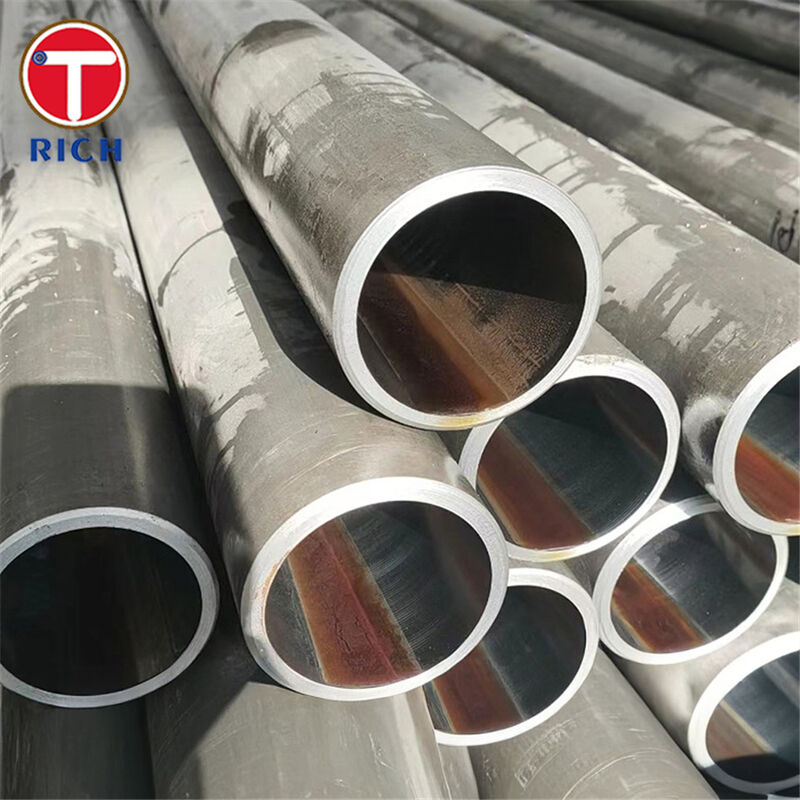

Düzleştirilmiş Hidrolik Silindir Tüpleme Precision Cold Draw Seamless Tube with ISO H8/H9 ID Tolerance and Ra max 0.40 μm for Automotive applications
Ürün Ayrıntıları
Otomotiv Uygulaması Honlanmış Hidrolik Silindir Borusu
,ISO H8/H9 Kimlik Toleransı Hassas Soğuk Çekilmiş Dikişsiz Boru
,Ra max 0
İşlenmiş Hidrolik Silindir Borusu — Otomotiv için Hassas Soğuk Çekme Dikişsiz Boru
Malzeme
İşlenmiş hidrolik silindir borusu, iç çapı (ID) işlenmiş veya kazınmış ve makara perdahlanmış (SRB) veya hassas soğuk çekme dikişsiz çelik borudur. Bu, sızdırmazlık performansı, sürtünme ve hizmet ömrünün büyük ölçüde ID kalitesine bağlı olduğu hidrolik silindirler için kritik öneme sahiptir.
Tipik çelik aileleri arasında EN hassas kaliteleri (E235 / E355), DIN hassas kaliteleri (St52) ve ASTM mekanik boru kaliteleri (SAE 1020 / 1025) bulunur. Bunlar, gerekli mukavemet, işlenebilirlik ve yorulma performansına göre seçilir.
Özellikler
-
Temel boru işlemi: Dikişsiz, soğuk bitmiş / soğuk çekme mekanik veya hassas boru; gerilim giderme ve boyutlandırma siparişe göre yapılır.
-
İç işlem: İşlenmiş veya kazınmış ve makara perdahlanmış, yaygın olarak ISO H8 / H9 ID toleransına göre.
-
Tipik boyut aralığı: OD Ø50–245 mm, ID Ø40–200 mm (diğer boyutlar anlaşmaya bağlıdır).
-
Yüzey pürüzlülüğü (ID):
-
SRB: Ra maks 0.30 μm
-
İşlenmiş: Ra maks 0.40 μm
-
-
Düzlük (örnek kılavuzluk): yerel sapma maks 1 mm / 1000 mm.
-
Uzunluk tedariği: değirmen/rastgele uzunluklar veya kesilmiş uzunluklar (yaygın hidrolik boru programları yaklaşık 5–8 m içerir).
Ana Özellikler
-
Makineye hazır / montaja hazır iç yüzey: ISO H8/H9 ID toleransı ve kontrollü Ra, conta aşınmasını azaltır ve sızıntı riskini en aza indirir.
-
Optimize edilmiş silindir performansı: İşleme, çapraz taşlama deseni oluşturabilir; düşük pürüzlülük ile birleştiğinde, sürtünme etkilerini azaltmaya ve bileşen ömrünü uzatmaya yardımcı olur.
-
Otomotiv sınıfı tutarlılık: Dikişsiz yapı ve kontrollü kimya/mekanik özellikler, hareket kontrol bileşenlerinde tekrarlanabilir işleme ve kararlı performansı destekler.
Avantajlarımız
1) “Silindir iç yüzeyleri için hangi ID toleransını ve Ra değerini gerçekten teslim edebilirsiniz?”
Genellikle piyasada kullanılan tipik silindir borusu teknik föylerine uygun olarak, ISO H8 veya H9 ID toleransı ve Ra 0.40 μm'ye kadar (işlenmiş) veya Ra 0.30 μm'ye kadar (SRB) ile işlenmiş/SRB borular tedarik ediyoruz.
2) “Çizilmeleri, çukurları ve conta hasarını önlemek için iç yüzeyi nasıl kontrol ediyorsunuz?”
İç yüzey kalitesi, kritik bir işlev gereksinimi olarak ele alınır. ASTM A519, iç yüzeyin öncelikli öneme sahip olduğu ve stok kaldırma yapılmayacağı belirtilen borular için isteğe bağlı bir gereksinimi açıklar ve gerekli yüzeyi karşılamak için özel işlem/seçim gerekebileceğini belirtir. Denetim planımızı buna göre uyarlıyoruz (iç yüzey görsel kontrolleri, pürüzlülük doğrulaması, boyutsal ölçüm; ve gerekirse NDT üzerinde anlaşılabilir).
3) “Uzun mesafeli tedarik için izlenebilirlik, sertifikalar ve nakliye koruması sağlayabilir misiniz?”
Isı/parti belgeleriyle tam izlenebilirliği destekliyoruz ve belirtildiğinde EN 10204 3.1 / 3.2 sertifikaları sağlayabiliriz. Paketleme ve depolama kılavuzları, teslimat kalitesinin bir parçası olarak ele alınır (kuru kapalı depolama, dikkatli kaldırma/taşıma ve bitmiş yüzeylerin korunması).
Kimyasal Bileşim
| Kalite | Standart referans | C (%) | Si (%) | Mn (%) | P (%) | S (%) |
|---|---|---|---|---|---|---|
| E235 | EN 10305-1 | ≤0.17 | ≤0.35 | ≤1.20 | ≤0.025 | ≤0.025 |
| E355 | EN 10305-1 | ≤0.22 | ≤0.55 | ≤1.60 | ≤0.025 | ≤0.025 |
| St52 | DIN 2391 | ≤0.22 | ≤0.55 | ≤1.60 | ≤0.025 | ≤0.025 |
| 1020 | ASTM A519 | 0.18–0.23 | — | 0.30–0.60 | ≤0.040 | ≤0.050 |
| 1025 | ASTM A519 | 0.22–0.28 | — | 0.30–0.60 | ≤0.040 | ≤0.050 |
Mekanik Özellikler
| Kalite | Tipik teslimat durumu | Akma dayanımı (MPa) | Çekme dayanımı (MPa) | Uzama (%) |
|---|---|---|---|---|
| E235 | +SR (gerilim giderilmiş) | ≥350 | ≥420 | ≥16 |
| E355 | +SR (gerilim giderilmiş) | ≥450 | ≥580 | ≥10 |
| St52 | BK+S / +SR (gerilim giderilmiş) | ≥420 | 580–740 | ≥10 |
| 1020 | Gerilim giderilmiş (SR), tipik | ~345 (50 ksi) | ~448 (65 ksi) | ~10 |
| 1025 | Gerilim giderilmiş (SR), tipik | ~483 (70 ksi) | ~586 (85 ksi) | ~10 |
Standartlar ve Uyumluluk
-
ASTM: ASTM A519/A519M — Dikişsiz karbon/alaşımlı çelik mekanik boru (sıcak bitmiş veya soğuk bitmiş).
-
EN: EN 10305-1 (dikişsiz soğuk çekme hassas borular), genellikle E235/E355 silindir boruları için kullanılır.
-
DIN: DIN 2391 — Dikişsiz hassas çelik borular (St52 genellikle silindir boru pazarında referans verilir).
-
GOST: GOST 8734 / GOST 8733 — Dikişsiz soğuk şekillendirilmiş/çekilmiş borular ve teknik gereksinimler (BDT pazarları için yaygın olarak referans verilir).
-
JIS: JIS G3445 — Makine yapısal amaçlı karbon çelik borular (makine/otomotiv tedarik zincirlerinde yaygın).
-
GB: GB/T 3639 — Soğuk çekme/soğuk haddelenmiş hassas dikişsiz çelik borular (mekanik, hidrolik ve otomobil parçaları için yaygın olarak kullanılır).
Uygulama Alanları
Ana sektörler: hidrolik ve pnömatik silindirler, hassas makineler, otomotiv bileşenleri ve endüstriyel hareket kontrolü.
Nerede kullanılır (örnekler):
-
Otomotiv ve ticari araçlar: kaldırma/devirme sistemleri için hidrolik silindir gövdeleri, servis ekipmanı silindirleri ve yüksek kaliteli bir ID gerektiren aktüatör kovanları.
-
Otomotiv üretim ekipmanları: pres hatlarındaki hidrolik silindirler, kelepçeleme sistemleri ve test tezgahları — H8/H9 iç yüzeyler ve kontrollü Ra'dan faydalanır.
-
Genel hidrolikler: presler, malzeme taşıma ve ağır hizmet tipi aktüatörler için silindir gövdeleri (işlenmiş veya SRB).
S: Ticaret şirketi misiniz yoksa üretici misiniz?
C: üreticiyiz, ticaret de yapabiliriz.
S: Teslimat süreniz ne kadar?
C: Genel olarak konuşursak, mallar stokta ise 10-15 gündür veya mallar stokta değilse 30-40 gündür,
bu miktara göre değişir.
S: Numune sağlıyor musunuz? ücretsiz mi yoksa ek mi?
C: Evet, numuneyi ücretsiz olarak sunabiliriz ancak navlun maliyetini ödemeniz gerekir.
S: Ödeme koşullarınız nedir?
C: Ödeme=2000USD, %30 T/T peşin, sevkiyat öncesi bakiye.
Başka sorunuz varsa, lütfen benimle iletişime geçmekten çekinmeyin.
-
