Yüksek Basınçlı Yakıt Enjeksiyonu İçin Yağ Hidrolik Silindir Tüpleri ISO 8535
Ürün Ayrıntıları
honed hydraulic cylinder tubing
,honed hydraulic cylinder tube

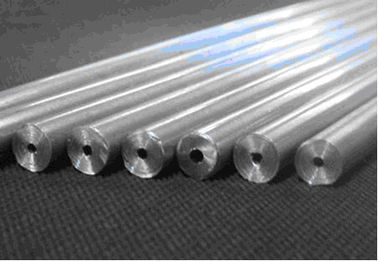

ISO8535 Yakıt Enjeksiyonu için Yüksek Basınçlı Yağ Hidrolik Silindir Tüpü
Duvar kalınlığı 1-12,5 mm
Çapraz4-30 mm
Uzunluk 5-6m İstenirse

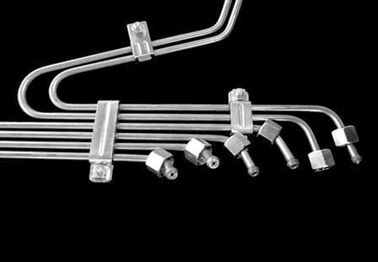

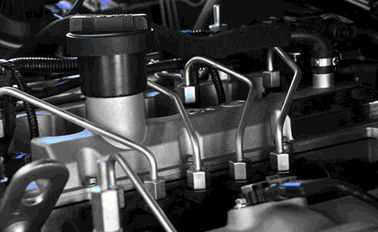

Uygulama:Dizel (sıkıştırma-alevlendirme) motorlar
Üretim yöntemi: çok homojen bir yapıyı sağlayan bir çelik üretim süreci ile üretilen alakasız kalite çelik veya eşdeğer çelikten üretilmelidir.
Tüpün son küçültülmesinin ardından belirtilen mekanik özellikleri elde etmek için bir işlem yapılmalıdır.
Karakteristik:Kesinlik, pürüzsüzlik, temizlik, yüksek mekanik özellikler.
Teslim koşulları: NBK/GBK.
Dış yüzey durumu
0- Hayır.
1:Yapılan dış yüzey, herhangi bir ek bitirme olmadan. Kontrollü bir atmosferde ısıtılan veya normalleştirilen borular renkleri değişebilir, ancak gevşek ölçekten uzak olmalıdır.
2En az 8μm kalınlığında bir kaplama tabakası ve ek renksiz bir kromatlama ile çinko elektroplatürlüa)
3En az 8μm kalınlığında bir kaplama tabakası ve ek sarı bir kromasyon ile çinko elektroplatürlü
4.5,6,7,8 Daha fazla uygulama için saklıdır
9 Anlaşmaya bağlı olarak belirtildiği gibi
A: ISO2080 ve ISO4520'de tanımlanan kromasyon
Karakteristik:
Mekanik özellikler
| Kod | Çekim gücü Rm N/mm2Min. | Kanıt gücü Rp0.2 N/mm2Min. | Uzunluk A5 % | Sertlik HV En fazla. |
| 1 | 310 | 205 | 30 | 115 |
| 2 | 360 | 220 | 23 | 150 |
| 3 | 490 | 335 | 22 | 194 |
| 4 | 600 | 430 | 15 | 280 |
| Not: Mekanik özellikler, borular ISO6507-1 ve ISo6892-1 uyarınca test edildiğinde geçerlidir. | ||||
Tolerans
İç çapı, d
d≤4mm:±0,05mm sınıf2 için (dizel (sıkıştırma-alevlendirme) motorlar için)
Sınıf 1 için ± 0,025 mm (yakıt enjeksiyon pompası testi için)
d>4mm:±0,10mm
Dış çapı,D
D<8mm:±0,06mm
D≥8mm: ±0,10mm
Sınıf 1 ve Sınıf 2 için lütfen yukarıdaki açıklamalara bakın.
Tüpün dış çapının iç çapına göre konsantrisitesinin maksimum değeri, Şekil 1'de gösterildiği gibi duvar kalınlığına orantılı olmalıdır.
Normatif referanslar: ISO404 Çelik ve çelik ürünleri
ISO6507-1 Metal malzemeler Vickers sertlik testi 1. bölüm: Test yöntemi
ISO6892-1 Metal malzemeler Tırınma testi Bölüm 1: Oda sıcaklığında test yöntemi
ISO12345 Dizel motorlar Yakıt enjeksiyon ekipmanlarının temizlik değerlendirmesi
-
